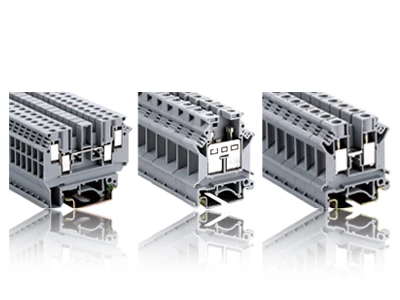

Analyse approfondie : Structure interne et logique de connexion des borniers à insertion

Dans le domaine des connexions électriques modernes, l'abandon des fixations à vis encombrantes est devenu la norme, et ce changement repose essentiellement sur la conception mécanique ingénieuse des bornes à enclenchement rapide pour rail DIN . Ce connecteur simplifie non seulement l'utilisation, mais assure également une transmission stable des signaux électriques et de l'énergie grâce à son élément métallique élastique interne unique.

Démontage des composants principaux du bornier à insertion

Pour comprendre le principe de fonctionnement du bornier à enclenchement rapide , il est nécessaire d'observer ses trois principaux composants internes : un ressort en acier inoxydable, un conducteur transportant le courant et une enveloppe isolante.

• Ressort haute tension : Généralement fabriqué en acier inoxydable, il est incliné selon un angle spécifique pour exercer une pression radiale continue sur le conducteur.

• Barre omnibus en cuivre conducteur : En tant qu'élément principal de transmission du courant, sa surface est souvent étamée pour augmenter la surface de contact et réduire la résistance.

• Orifice de retrait du fil : Situé à côté de l’orifice d’insertion, il est utilisé avec une tige de poussée spéciale ou un petit tournevis pour relâcher la tension du ressort et retirer le conducteur.

Détails de fonctionnement du mécanisme de pression du ressort

Une fois le conducteur inséré dans l'orifice, le ressort du bornier à insertion rapide se comprime et se déforme élastiquement. Grâce à la conception unidirectionnelle du ressort, le fil s'insère facilement, mais le bord tranchant du ressort le bloque lorsqu'on le retire. Cette force de contact constante ne faiblit pas avec le temps, et la connexion interne reste robuste même dans des environnements industriels soumis à de fréquentes vibrations.

Analyse des performances électriques de l'interface de contact

Lorsque le courant traverse le bornier à insertion, l'extrémité dénudée du fil est directement pressée contre la barre omnibus en cuivre conductrice. Ce contact direct réduit les pertes de puissance dans les étages intermédiaires. Le boîtier extérieur en plastique technique offre une excellente résistance au feu et protège toutes les pièces métalliques mobiles contre les courts-circuits entre phases et les chocs électriques.

Grâce à cette disposition hiérarchique compacte et efficace, le bornier à insertion assure une unité de verrouillage mécanique et de connexion électrique dans un espace limité, ce qui en fait un composant technique indispensable dans l'automatisation industrielle et les boîtes de distribution domestiques.
