borniers
La série de borniers pour rail DIN utilise le principe autobloquant Reakdyn pour empêcher le desserrage des vis et garantir un serrage stable et sous haute pression des conducteurs. Fabriqués en alliage de cuivre haute résistance et en cuivre électrolytique étamé/nickelé, les borniers offrent une excellente conductivité, une résistance à la corrosion et une fiabilité à long terme. Le boîtier isolant en PA66 est sans halogène, résistant aux UV et extrêmement durable.
Conçues pour les applications industrielles, les bornes JHD5 prennent en charge la connexion multifilaire, les sections de conducteurs jusqu'à 240 mm² et offrent un fonctionnement sans entretien.
Catégories de produits
Les borniers traversants et multiniveaux offrent plusieurs avantages clés :
- Optimisation de l'espace : Les conceptions multiniveaux permettent un câblage haute densité dans des panneaux de commande et des boîtiers compacts.
- Câblage simple : Les câbles traversants offrent des connexions simples et directes pour un routage de circuit organisé.
- Flexibilité modulaire : ils peuvent être facilement combinés, étendus ou reconfigurés en fonction de l'évolution des besoins du système.
- Connexions fiables : un serrage sécurisé assure un contact électrique stable et une résistance aux vibrations.
- Installation rapide : les options de câblage sans outil ou par simple branchement accélèrent le montage et la maintenance.
- Séparation claire des circuits : les configurations à plusieurs niveaux permettent de séparer visuellement et physiquement les signaux, l’alimentation et les masses.
- Conception sécurisée au toucher : les boîtiers isolés et les bornes protégées améliorent la sécurité de l'opérateur.
Nouveaux produits
JHD1-1.5C - Bornier à deux niveaux
Caractéristiques principales
- Taper : bornier à double niveau,
- Tension nominale : 500 V,
- Courant nominal : 16 A,
- Méthode de connexion : Connexion par enclenchement, 1er et 2e niveau,
- Section nominale : 1.5 mm²,
- Type de montage : DIN Rail (EN 60715),
- Rail compatible : NS 35/7,5, NS 35/15,
- Coupe transversale : 0.14 mm² - 1.5 mm²,
- Couleur : gris,
Vos avantages
- Câblage sans outil – connexion directe par insertion
- Gain de temps d'installation allant jusqu'à 50 %
- Technologie de serrage par ressort puissante
- Connexion résistante aux vibrations
- Adapté aux conducteurs massifs et souples avec embouts
- Compatible avec rail DIN 35 mm (NS35)
- Conception compacte pour un câblage haute densité
JHD1-2.5C - Bornier à deux niveaux
Caractéristiques principales
- Taper : bornier à double niveau,
- Tension nominale : 800 V,
- Courant nominal : 24 A,
- Méthode de connexion : Connexion par enclenchement, 1er et 2e niveau,
- Section nominale : 2.5 mm²,
- Type de montage : DIN Rail (EN 60715),
- Rail compatible : NS 35/7,5, NS 35/15,
- Coupe transversale : 0.14 mm² - 4 mm²,
- Couleur : gris,
Vos avantages
- Câblage sans outil – connexion directe par insertion
- Gain de temps d'installation allant jusqu'à 50 %
- Technologie de serrage par ressort puissante
- Connexion résistante aux vibrations
- Adapté aux conducteurs massifs et souples avec embouts
- Compatible avec rail DIN 35 mm (NS35)
- Conception compacte pour un câblage haute densité
JHD5-4/2-2 - Bornier traversant
Caractéristiques principales
- Taper : bornier traversant,
- Tension nominale : 690 V,
- Courant nominal : 32 A,
- Nombre de connexions : 4,
- Nombre de postes : 1,
- Méthode de connexion : Raccord à vis,
- Section nominale : 4 mm²,
- Coupe transversale : 0.2 mm² - 6 mm²,
- Couleur : gris,
Vos avantages
- Insertion d'une légèreté extrême et confort de manipulation supérieur grâce à un ressort de contact précontraint en usine
- Câblage de tous types de conducteurs — rigides ou souples — y compris sans embouts
- Identification claire du raccordement du conducteur (visuelle et acoustique)
- Libération aisée des conducteurs et précontrainte du ressort de contact via le bouton-poussoir de commande orange
- Optimisé pour le câblage manuel et automatisé

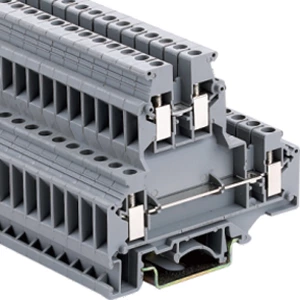

JHD5-4C/2 - Bornier à deux niveaux
Caractéristiques principales
- Taper : bornier à double niveau,
- Tension nominale : 500 V,
- Courant nominal : 32 A,
- Méthode de connexion : Raccordement par vis, 1er et 2e niveau,
- Section nominale : 4 mm²,
- Coupe transversale : 0.2 mm² - 4 mm²,
- Couleur : gris,
Vos avantages
- Raccordement d'une légèreté extrême et confort de manipulation supérieur grâce à un ressort de contact précontraint en usine
- Raccordement de tous types de conducteurs, rigides ou souples, même sans embouts
- Identification claire du raccordement du conducteur (visuelle et acoustique)
- Libération aisée des conducteurs et précontrainte du ressort de contact à l'aide du bouton-poussoir de commande orange
- Optimisé pour le câblage manuel et automatisé

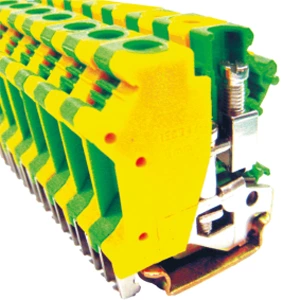

JHD5-6JD - Bornier de protection pour conducteurs
Caractéristiques principales
- Taper : bornier de protection pour conducteur,
- Nombre de connexions : 2,
- Nombre de postes : 1,
- Méthode de connexion : Raccord à vis,
- Coupe transversale : 0.2 mm² - 10 mm²,
- Méthode de montage : Pied en PE avec vis de fixation, M4,
- Couleur : vert-jaune,
Vos avantages
- Raccordement d'une légèreté extrême et confort de manipulation supérieur grâce à un ressort de contact précontraint en usine
- Raccordement de tous types de conducteurs, rigides ou souples, même sans embouts
- Identification claire du raccordement du conducteur (visuelle et acoustique)
- Libération aisée des conducteurs et précontrainte du ressort de contact à l'aide du bouton-poussoir de commande orange
- Optimisé pour le câblage manuel et automatisé

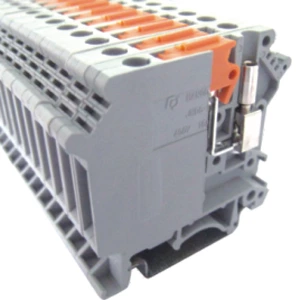

JHD5-2.5SK - Bornier à déconnexion par couteau
Caractéristiques principales
- Taper : Bornier à déconnexion par couteau, avec vis de fixation pour l'insertion des fiches de test,
- Tension nominale : 500 V,
- Courant nominal : 16 A,
- Courant thermique continu Ith : 16 A,
- Méthode de connexion : Raccord à vis,
- Section nominale : 4 mm²,
- Coupe transversale : 0.2 mm² - 6 mm²,
- Couleur : gris,
Vos avantages
- Raccordement d'une légèreté extrême et confort de manipulation supérieur grâce à un ressort de contact précontraint en usine
- Raccordement de tous types de conducteurs, rigides ou souples, même sans embouts
- Identification claire du raccordement du conducteur (visuelle et acoustique)
- Libération aisée des conducteurs et précontrainte du ressort de contact à l'aide du bouton-poussoir de commande orange
- Optimisé pour le câblage manuel et automatisé
