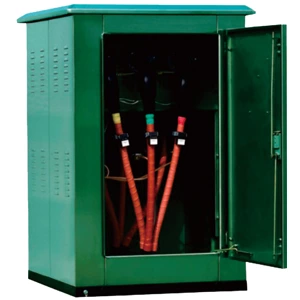

Boîte de dérivation de câble 12 kV

Présentation du produit

Le coffret de distribution de câbles européen est largement utilisé dans les systèmes de distribution d'énergie par câbles depuis quelques années. Ses principales caractéristiques sont sa porte à double battant et l'utilisation de traversées murales comme barres omnibus de connexion. Cette conception offre une structure compacte, un agencement soigné des câbles et élimine le besoin de croisements de câbles triphasés sur de grandes portées, ce qui représente un avantage considérable lors de l'installation.

Les connecteurs de câbles utilisés sont conformes à la norme DIN 47636. Le système utilise généralement des connecteurs de câbles à boulonner de 630 A, garantissant des connexions électriques fiables et sécurisées.

Description du modèle

Conditions d'utilisation

◆ Température ambiante : maximum +40 ℃, minimum -30 ℃ ;

◆ Vitesse du vent : Équivalente à 34 m/s (ne dépassant pas 700 Pa) ;

◆ Humidité : humidité relative moyenne quotidienne ≤95 %, humidité relative moyenne mensuelle ≤95 % ;

◆ Résistance sismique : Accélération horizontale ≤0,4 m/s², Accélération verticale ≤0,15 m/s² ;

◆ Inclinaison du site d'installation : Pas plus de 3 ° ;

◆ Environnement d'installation : L'air ambiant ne doit pas être manifestement pollué par des gaz corrosifs ou inflammables, des vapeurs, etc., et le lieu d'installation doit être exempt de fortes vibrations ;

◆ Remarque : Si ce produit doit être utilisé en dehors des conditions ci-dessus, veuillez consulter notre société.

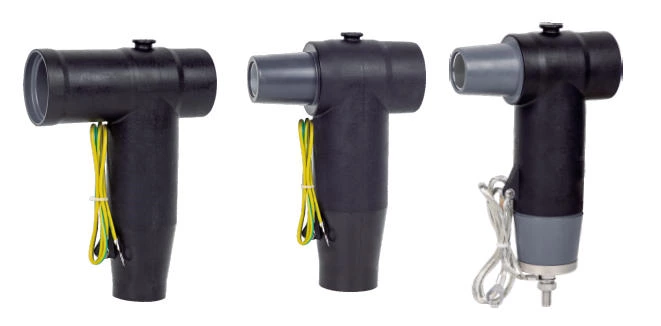

Accessoires pour connecteurs de câble tactiles de type DFW12/630AB-□

Spécifications du produit

Inspection et essais préalables à l'installation

◆Le boîtier de dérivation de câble doit faire l'objet des inspections et des tests suivants avant son installation et sa mise en service :

◇Test de tenue en tension :

Après mise hors tension, appliquer une tension de 45 kV à fréquence industrielle pendant 1 minute. Aucun claquage ni contournement ne doit se produire.

◇Remarque : Avant le test, débranchez le câblage d’affichage sous tension et connectez la ligne de sortie de l’isolateur ou du capteur de support. N’utilisez pas de parafoudres à oxyde de zinc pendant le test.

◇ Inspection de l'écran en direct :

Lorsque la tension atteint 5 kV, le voyant doit s'allumer. Lorsqu'elle atteint 10 kV, le voyant doit être lumineux.

◆Socle d'installation

◇Avant d’installer le boîtier de dérivation, l’utilisateur doit préparer la tranchée de câble à l’avance.

◇La base d'installation de la boîte de jonction de câbles doit être fabriquée avec de l'acier en U soudé et pré-encastrée sur une fondation plane.

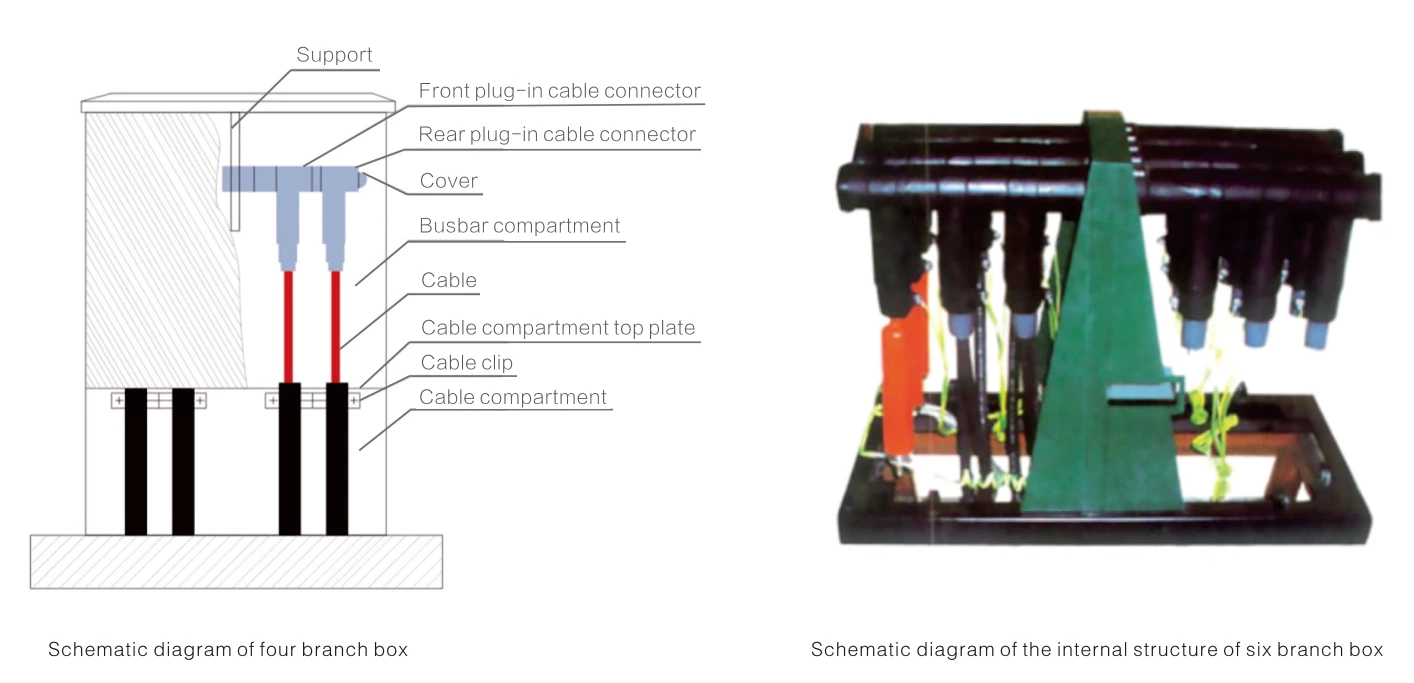

structure d'installation de boîtier de branchement européen

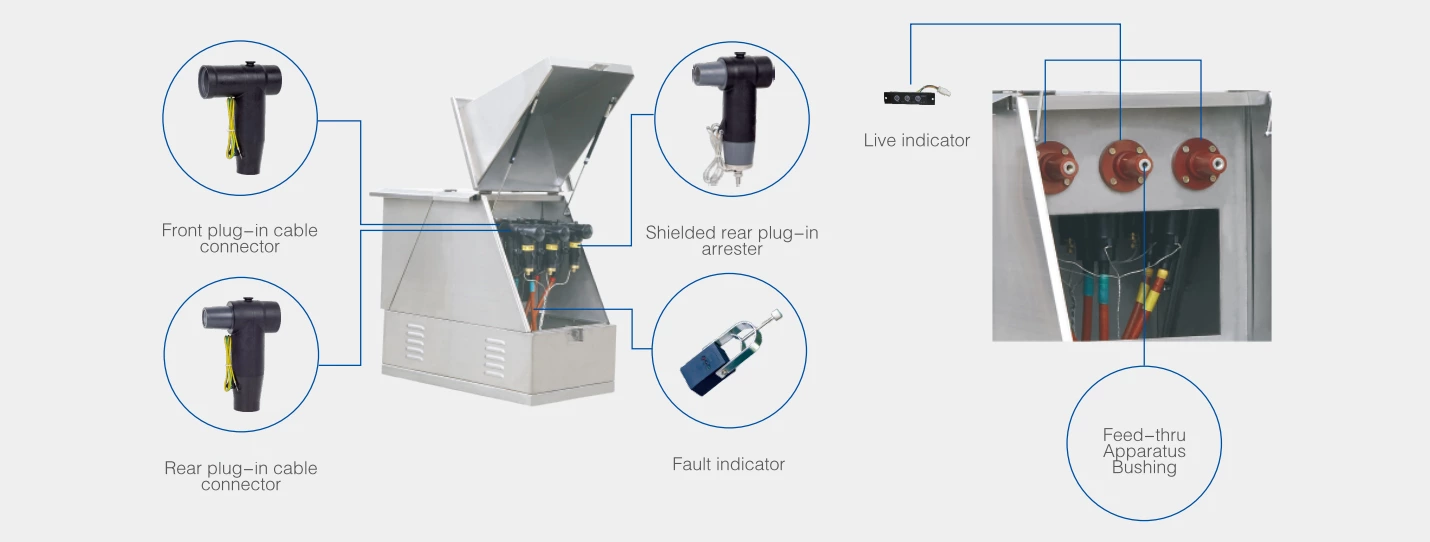

Schéma de raccordement d'une boîte de dérivation de type européen

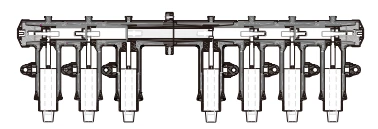

Modèle	Schéma de câblage	Aménagement interne	Dimensions
DFW10-2			580×550×950
DFW10-3			700×550×950
DFW10-4			820×550×950
DFW10-5			940×550×950
DFW10-6			1060×550×950
DFW10-7			1180×550×950
DFW10-8			820×650×1000
DFW10-9			940×650×1000

Remarque : La boîte de dérivation peut être agrandie ou réduite selon les besoins, et le boîtier extérieur peut être directement enterré dans la tranchée de câbles.
