| Modèle |
Dimensions (mm) |
Matériel |
Notes |

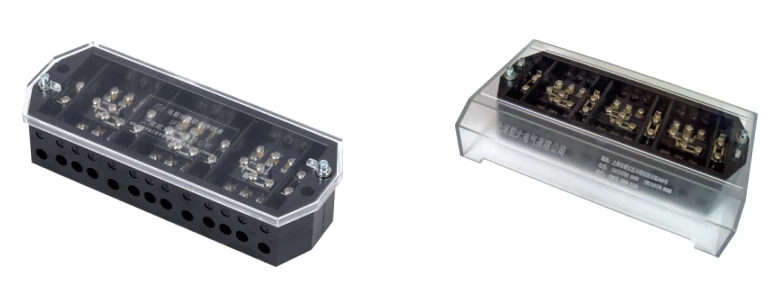

| DFY-1 (Antivol d'électricité) |
UN |
B |
un |
b |
F |
Bakélite |
Circuit triphasé à 4 fils, une entrée et une sortie |
| 188 |
70 |
174 |
26,5 |
5 |
 |
| Modèle |
Dimensions (mm) |
Matériel |
Notes |

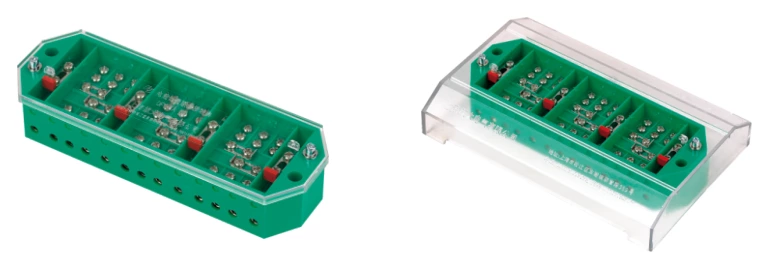

| DFY-1A (Protection contre le vol d'électricité) |
UN |
B |
un |
b |
F |
PC |
Circuit triphasé à 4 fils, une entrée et une sortie |
| 188 |
63 |
174 |
22,5 |
5 |
 |
| Modèle |
Dimensions (mm) |
Matériel |
Notes |

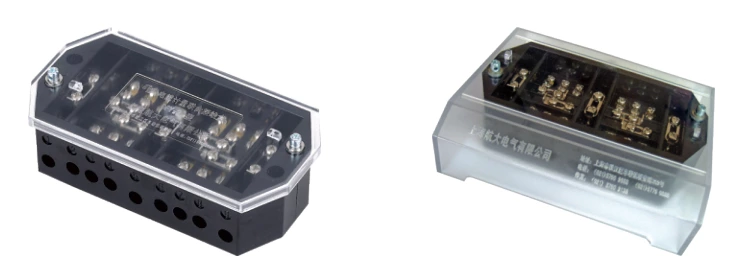

| DFY-2 (Antivol d'électricité) |
UN |
B |
un |
b |
F |
Bakélite |
Circuit triphasé à 3 fils, une entrée et une sortie |
| 138 |
70 |
124 |
25,5 |
5 |
 |
| Modèle |
Dimensions (mm) |
Matériel |
Notes |

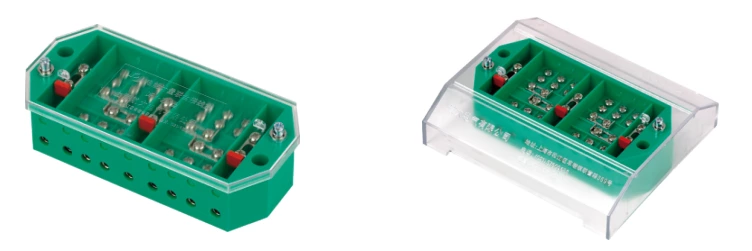

| DFY-2A (Protection contre le vol d'électricité) |
UN |
B |
un |
b |
F |
PC |
Circuit triphasé à 3 fils, une entrée et une sortie |
| 138 |
63 |
124 |
22,5 |
5 |
 |
| Modèle |
Dimensions (mm) |
Matériel |
Notes |

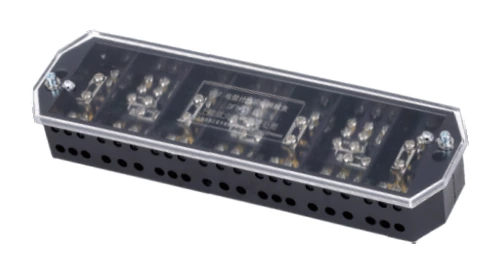

| DEY-1B |
UN |
B |
un |
b |
F |
Bakélite |
Circuit triphasé à 4 fils, une entrée et trois sorties. Identique au précédent, avec fusible. |
| 237 |
65 |
223 |
- |
5 |
 |
| Modèle |
Dimensions (mm) |
Matériel |
Notes |

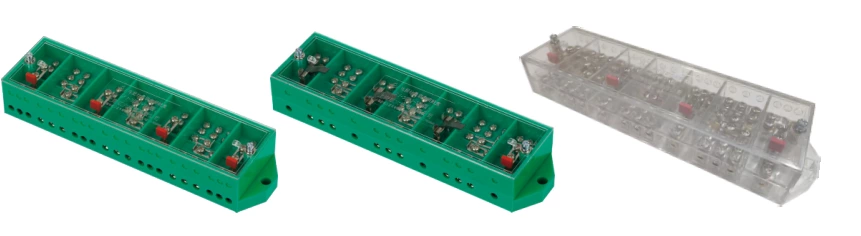

| DFY-3(PJ-1) avec fusible DFY-3(PJ-1) sans fusible DFY-3(PJ-1) transparent |
UN |
B |
un |
b |
F |
PC |
Circuit triphasé à 4 fils, une entrée et trois sorties |
| 234 |
59 |
223 |
- |
5 |
 |
| Modèle |
Dimensions (mm) |
Matériel |
Notes |

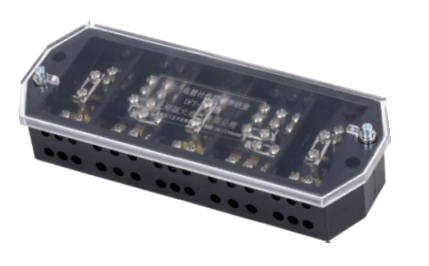

| DFY-2B |
UN |
B |
un |
b |
F |
Bakélite |
Circuit triphasé à 3 fils, une entrée et trois sorties |
| 188 |
70 |
174 |
25,5 |
5 |
 |
| Schéma de forme et d'installation de la boîte de jonction |
 |
| vue inversée |
Aperçu
Le boîtier de raccordement pour le comptage de l'énergie électrique est un composant spécialisé destiné à la mesure des équipements électriques, à l'installation des compteurs d'électricité et des instruments électriques, ainsi qu'à la protection des disjoncteurs dans le circuit secondaire. Il remplit de multiples fonctions, telles que l'échange d'état et la vérification sur site des compteurs d'électricité, des instruments électriques et des disjoncteurs de protection en conditions de charge.
Paramètre technique
| Tension nominale |
380 V/220 V |
| Courant nominal |
5(20) A |
| Surface sectionnelle |
6 mm² |
| tension de tenue à fréquence industrielle |
2500 V, 1 min |
| résistance d'isolation |
>100 MΩ |
Exemple de câblage
 |
 |

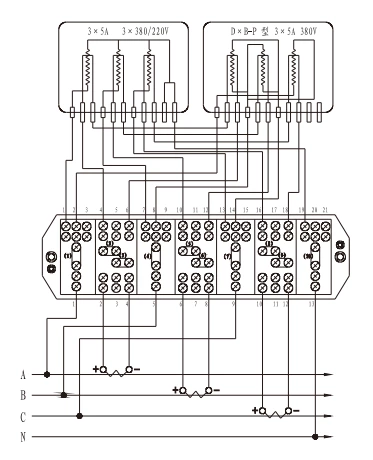

| Bloc de bornes triphasé à quatre fils DFY-1.DFY-1A combiné avec compteur d'énergie triphasé à quatre fils et trois rhéomètres |

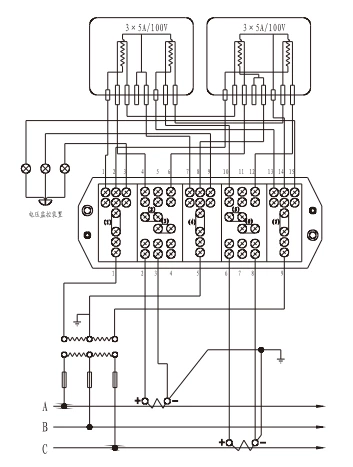

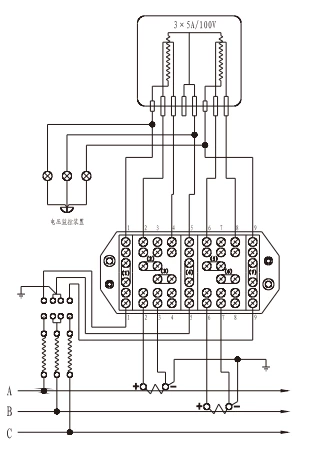

Schéma de câblage combiné à tension variable Y/Y II du bornier triphasé à trois fils de type DFY-2, DFY-2A avec compteur d'énergie triphasé à trois fils et deux rhéomètres |
 |
 |

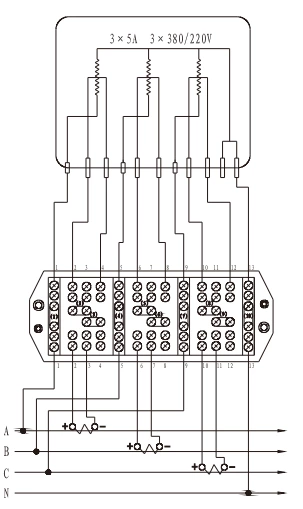

| Schéma de câblage combiné du bornier triphasé de type III DFY-1B, DFY-3 (PJ1) avec compteur d'énergie actif triphasé à quatre fils, compteur d'énergie réactive triphasé et trois rhéomètres |
Schéma de câblage combiné à tension variable V/V IV du bornier triphasé à trois fils de type DFY-2B avec compteur d'énergie triphasé actif et deux rhéomètres. |
