JHD5-16 - Bornier traversant
- Taper:
- bornier traversant
- Tension nominale:
- 800 V
- Courant nominal:
- 76 A
- Nombre de connexions:
- 2
- Nombre de postes:
- 1
- Méthode de connexion:
- Raccord à vis
- Section nominale:
- 16 mm²
- Coupe transversale:
- 2.5 mm² - 25 mm²
- Couleur:
- gris
| Modèle | Fonction | Section transversale du fil IEC | Câble UL | Épaisseur | Courant maximal | Nombre de colis | Épaisseur/Hauteur (  )/Largeur mm |
Tension nominale / courant nominal / section nominale |
| JHD5-16 |  |
16 mm² 10 mm² 16 mm² |
4 AWG 8 AWG 4 AWG | 12,2 mm | 76 A | 50 | 12,2/54/42,5 | 800 V/76 A/16 mm² |
Spécifications :
| Couvercle d'extrémité | D16 |
| Connexion croisée 10 pôles, séparable | ZL2-16 ZL3-16 ZL10-16 |
| Pont d'insertion 10-Polo, séparable | BLS2-16 BLS3-16 BLS10-16 |
| Plaque de séparation | FP |
| Petite cloison | CP |
| Étiquettes de marquage | ZB10 |
| Couple de serrage (Nm) | M4/1.2 |
| Matériel | Pennsylvanie |
| Classement ignifuge UL-94 | V0 |

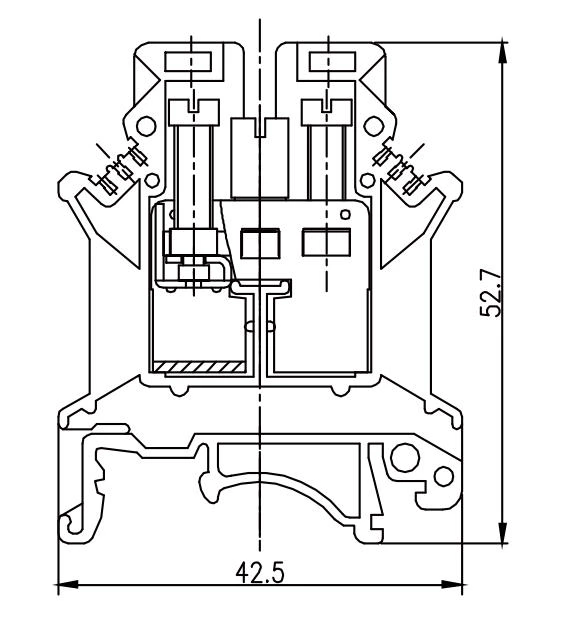

| Dimensions |  |
Avec des pieds de montage universels pour montage sur rail DIN standard à profil haut (profil Ω) et à profil G.
