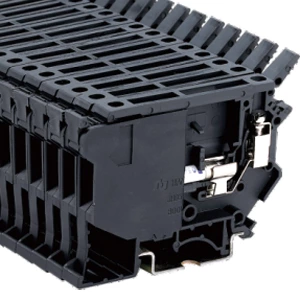

JHD5-16RD - Bloc de jonction modulaire pour fusibles
- Taper:
- Bloc de fusibles modulaire
- Type de fusible:
- Verre / céramique / ... G / 5 x 20, 5 x 25
- Tension nominale:
- 500 V
- Courant nominal:
- 10 A
- Nombre de postes:
- 1
- Méthode de connexion:
- Raccord à vis
- Section nominale:
- 1.5 mm²
- Coupe transversale:
- 0.5 mm²- 16 mm²
- Couleur:
- noir
| Modèle | Fonction | Section transversale du fil IEC | Câble UL | Épaisseur |
| JHD5-16RD |  |
16 mm² 10 mm² 16 mm² |
4 AWG 8 AWG 4 AWG |
12 mm |
| Courant maximal | Nombre de colis | Épaisseur/Hauteur (  )/Largeur mm |
Tension nominale / courant nominal / section nominale |
| 6.3A | 42 | 12/59/62 | 800 V/10 A/16 mm² |
Spécifications :
| Avec la lumière | Avec la lumière
|
|||||||||
| Le fusible est identique à celui du JHD5-4RD (UK5-HESl). | ||||||||||
| Assemblage connecté | ||||||||||
| Modèle | ||||||||||
| ZL10-16 | ||||||||||
| Avec fusible : le courant est déterminé par le fusible et la tension par la lampe. | ||||||||||
| Étiquettes de marquage | ZB8 | |||||||||
| Couple de serrage (Nm) | M4/1.2 | |||||||||
| Matériel | Pennsylvanie | |||||||||
| Classement ignifuge UL-94 | V0 | |||||||||

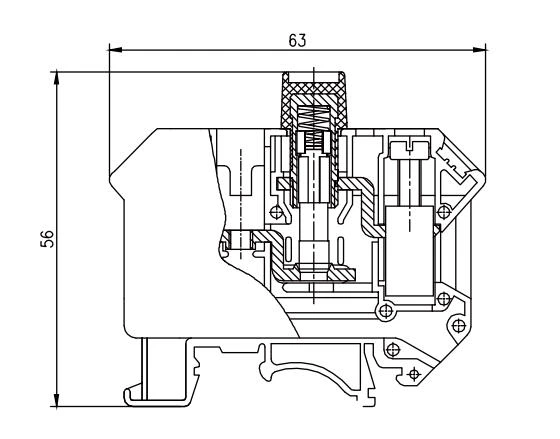

| Dimensions |  |
Avec des pieds de montage universels pour montage sur rail DIN standard à profil haut (profil Ω) et à profil G.
