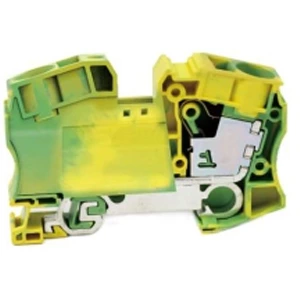

JHD1-16JD - Borne de conducteur de protection
- Taper:
- bornier de protection pour conducteur
- Nombre de connexions:
- 2
- Méthode de connexion:
- Connexion par enclenchement
- Section nominale:
- 16 mm²
- Type de montage:
- DIN Rail (EN 60715)
- Rail compatible:
- NS 35/7,5, NS 35/15
- Coupe transversale:
- 0.5 mm² - 25 mm²
- Couleur:
- vert-jaune
| Dimensions générales | ||||
| Largeur / Épaisseur / Hauteur (mm) | 74/12,2/50,6 | |||
| Longueur de dénudage | 22 | |||
| Paramètres techniques | ||||
| Tension (V) | ||||
| Courant électrique (A) | ||||
| Section (mm²) | 16 | |||
| Gamme de sertissage | ||||
| Fil rigide (mm²) | 1,5-25 | |||
| Fil flexible (mm²) | 1 5 -16 | |||
| Installer la piste | ||||
Peut être monté sur  des rails profilés. |
 |
TH35-7.5 | ||
| TH35-15 | ||||
| Partition | ||||
| Utilisé pour le raccordement des borniers afin d'obtenir une isolation électrique. |  |
16G | ||
| Pièce jointe de test | ||||
| Fiche de test : utilisée conjointement avec le composant correspondant pour tester les circuits. | ||||
| Coupleur à connexion rapide | ||||
| Il peut être inséré directement au centre du terminal pour établir une connexion entre les terminaux. |  |
2 bits | FBS 2-12 | |
| 3 bits | ||||
| 4 bits | ||||
| 5 bits | ||||
| 10 bits | ||||
| 20 bits | ||||
| 30 bits | ||||
| Bande de marquage | ||||
| Les bandes de marquage comportent une numérotation horizontale et verticale standard de 1 à 600 ; il est également possible d'appliquer une numérotation basée sur les spécifications techniques fournies par le client. | vide |  |
milieu | ZB 10 (vierge) |
| Saisie horizontale |  |
ZB 10 (horizontal) | ||
| Saisie verticale |  |
ZB 10 (vertical) | ||
 |
Les deux côtés | BFM 8 (vide) | ||
| BFM 8 (horizontal) | ||||
| BFM 8 (vertical) | ||||
| Fin | ||||
| Terminal tubulaire pré-isolé |  |
E16-18 | ||
| Terminal tubulaire non isolé |  |
|||
