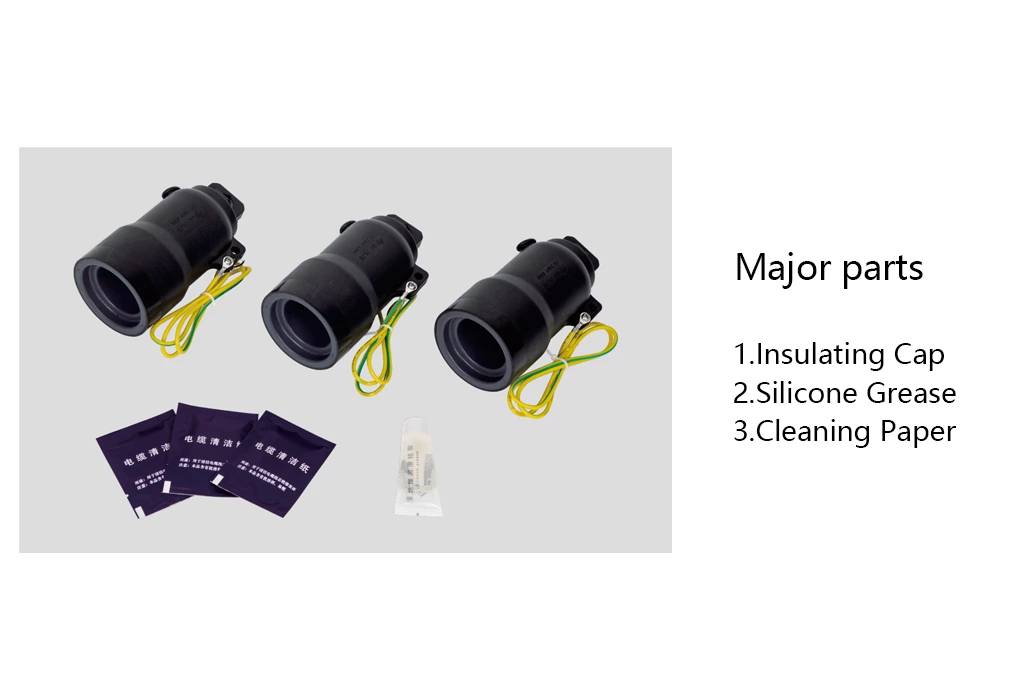

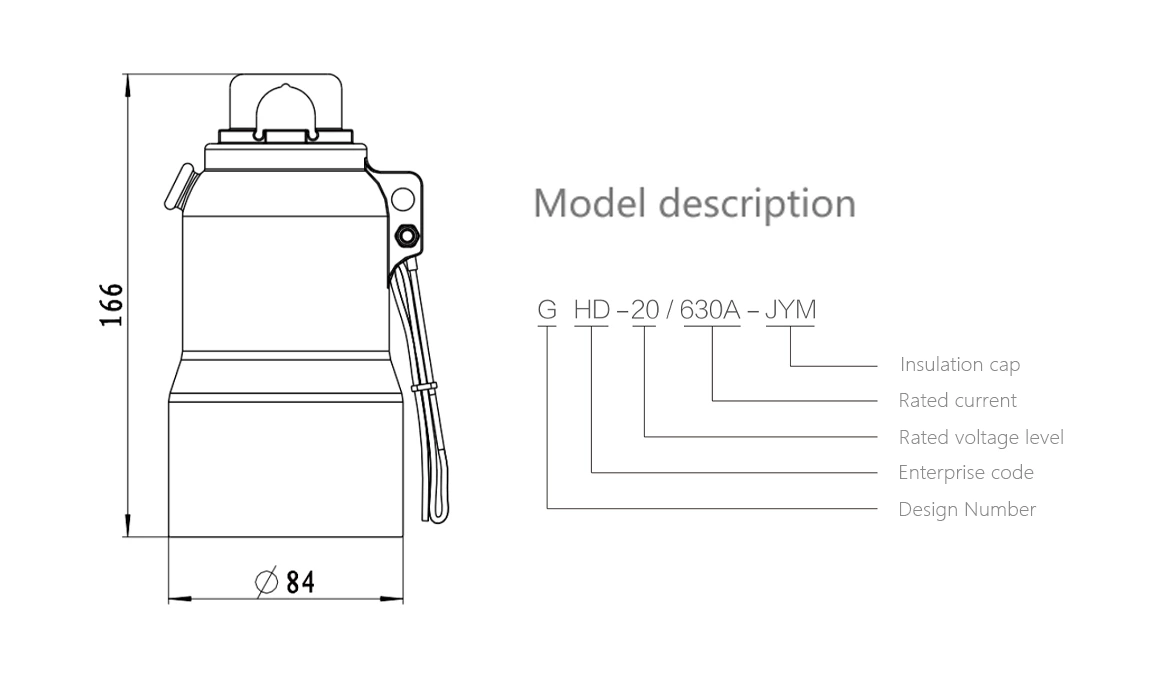

Capuchon isolant 24 kV, 630 A
- Tension nominale:
- 20 kV
- Courant nominal:
- 630 A
- Tension de tenue en courant alternatif pendant 5 minutes:
- 54 kV
- Décharge partielle:
- 20 kV,Q≤10 pC
- Tension de tenue aux chocs (10 fois pour chaque polarité):
- 125 kV
- Résistance de l'écran:
- ≤5000 Ω
- Normes de référence:
- GB/T 12706.4、IEC60502-4
Caractéristiques du produit
Le capuchon isolant 24 kV, 630 A est un accessoire pour traversées sous tension. Il assure l'isolation des traversées sous tension et offre une protection contre la poussière et l'humidité aux connecteurs hors tension.
Le capuchon isolant 630 A peut être installé sur les traversées, les barres omnibus et les équipements muraux 630 A. Lorsque des prises de courant supplémentaires sont réservées sur les barres omnibus ou les connecteurs de câbles, elles doivent être isolées avec des capuchons isolants 630 A.
Données techniques
| Tension nominale | 20 kV |
| Courant nominal | 630 A |
| Tension de tenue en courant alternatif (5 min) | 54 kV |
| Sortie partielle | 20 kV, Q ≤ 10 pC |
| Tension de tenue aux impulsions (10 fois pour chaque polarité) | 125 kV |
| Résistance de l'écran | ≤5000 Ω |
| Normes de référence : GB/T 12706.4, IEC 60502-4 | |
