Kit de connexion PT 15/20 kV
- Tension nominale:
- 15 kV,20 kV
- Courant nominal:
- 200 A
- Tension de tenue en courant alternatif pendant 5 minutes:
- 39 kV,54 kV
- Décharge partielle:
- 15 kV,Q≤10 pC 20 kV,Q≤10 pC
- Tension de tenue aux chocs (10 fois pour chaque polarité):
- 95 kV,125 kV
- Résistance de l'écran:
- ≤5000 Ω
- Normes de référence:
- IEE-386、GB/T12706.4、IEC 60502-4
- Section du conducteur:
- 25-120 mm²
Caractéristiques du produit

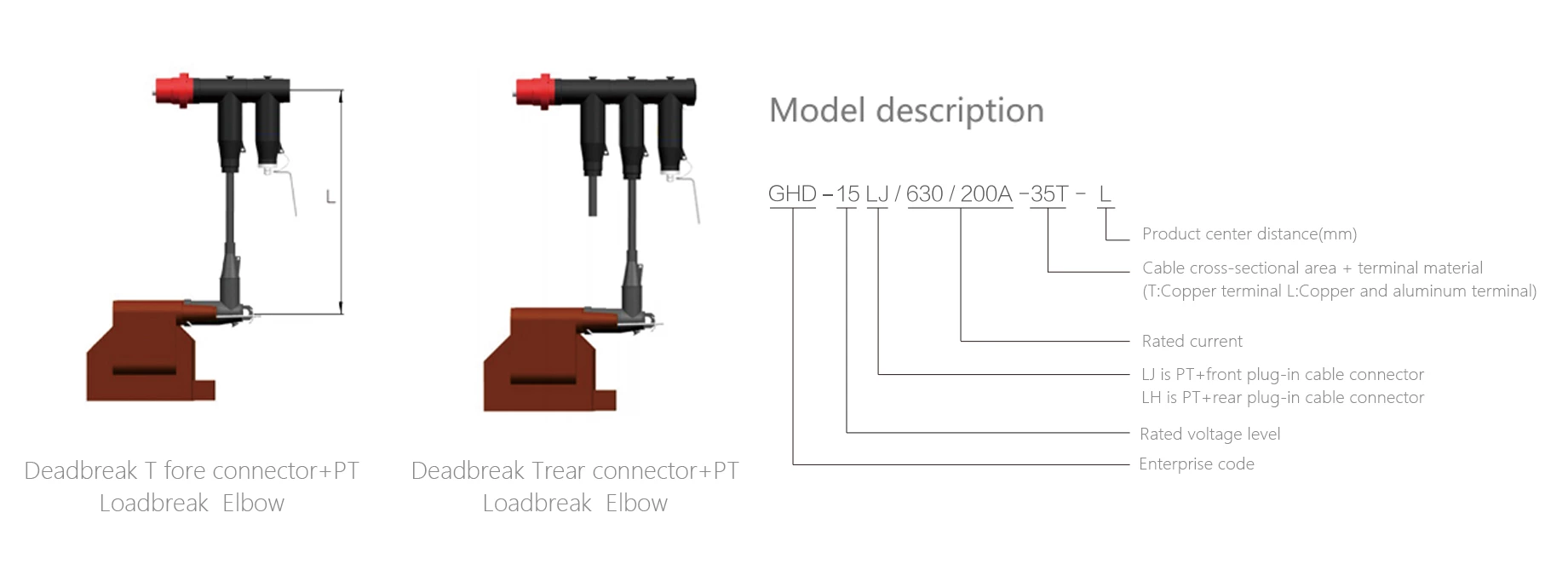

Les kits de connexion PT blindés sont composés d'un connecteur enfichable blindé avant/arrière à une extrémité et d'un connecteur coudé PT à l'autre, reliés par des câbles flexibles entièrement blindés. L'étanchéité et le blindage complets sont assurés par la mise à la terre après assemblage. Ce produit est flexible et la longueur du câble est personnalisable pour une solution optimale.
Données techniques
| Tension nominale | 15 kV | 20 kV |
| Courant nominal | 200 A | 200 A |
| Tension de tenue en courant alternatif (5 min) | 39 kV | 54 kV |
| Sortie partielle | 15 kV, Q ≤ 10 pC | 20 kV, Q ≤ 10 pC |
| Tension de tenue aux impulsions (polarité ±, 10 impulsions chacune) | 95 kV | 125 kV |
| Résistance de l'écran | ≤5000 Ω | ≤5000 Ω |
| Section transversale du conducteur | 25-120 mm² | 25-120 mm² |
| Normes de référence : IEE-386, GB/T12706.4, IEC 60502-4 | ||
Parties principales
| 1、Kit de connexion PT (Corps principal) | ||
| 2. Plaque de serrage | ||
| 3. Cône de contrainte | ||
| 4. Fiche isolante 5. Couvercle | accessoire de connecteur de câble enfichable avant | |
| 6. Cosse de connexion | accessoire de connecteur de câble enfichable arrière | |
| 7. Goujon à double extrémité | ||
| 9. Papier de nettoyage | ||
