Parafoudre blindé enfichable arrière de 24 kV
- Tension nominale:
- 26,32,34
- Courant de décharge nominal:
- 5
- Tension du système:
- 20
- Tension de fonctionnement continue:
- 20.8,25.6,27.2
- Tension de référence continue de 1 mA:
- 37,47,48
- Courant violent:
- 76,95
- Impulsion de foudre:
- 66,85
- Impulsion de commutation:
- 56,75
- Tenue aux impulsions de courant de longue durée:
- 150,200
- Tenue aux impulsions à fort courant:
- 65
Caractéristiques du produit
Ce parafoudre enfichable arrière de type européen se connecte aux prises avant ou arrière et assure la protection des équipements électriques contre les surtensions. Son bloc de valves à oxyde de zinc intégré offre d'excellentes caractéristiques non linéaires : faible tension résiduelle, capacité de courant élevée, temps de réponse rapide et suppression efficace des surtensions. Il protège efficacement contre la foudre et les surtensions de commutation.
Données techniques
| Projet | Unité | GHD-24BLQ-26/66 | GHD-24BLQ-32/85 | GHD-24BLQ-34/85 |
| Courant de décharge nominal | kA | 5 | 5 | 5 |
| Tension du système | kV | 20 | 20 | 20 |
| Tension nominale | kV | 26 | 32 | 34 |
| tension de fonctionnement continue | kV | 20.8 | 25.6 | 27.2 |
| Tension de référence CC 1 mA | ≥ kV | 37 | 47 | 48 |
| Courant fort | ≤kV | 76 | 95 | 95 |
| Impulsion de foudre | ≤kV | 66 | 85 | 85 |
| Impulsion de commutation | ≤kV | 56 | 75 | 75 |
| résistance aux impulsions de courant de longue durée | UN | 150 | 150 | 200 |
| résistance aux impulsions de courant élevé | kA | 65 | 65 | 65 |

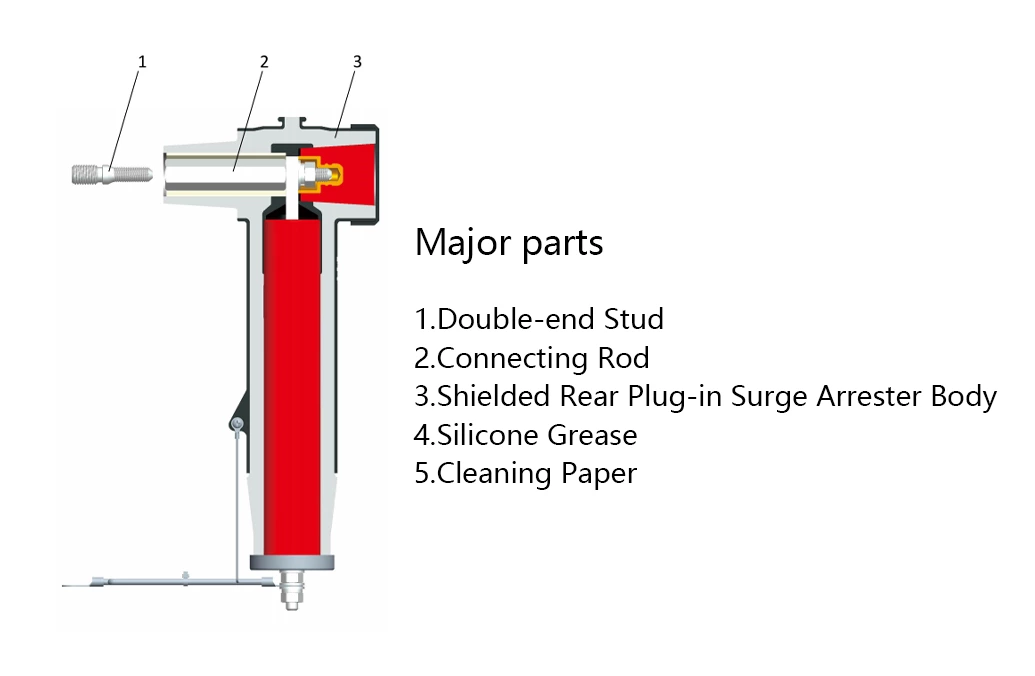

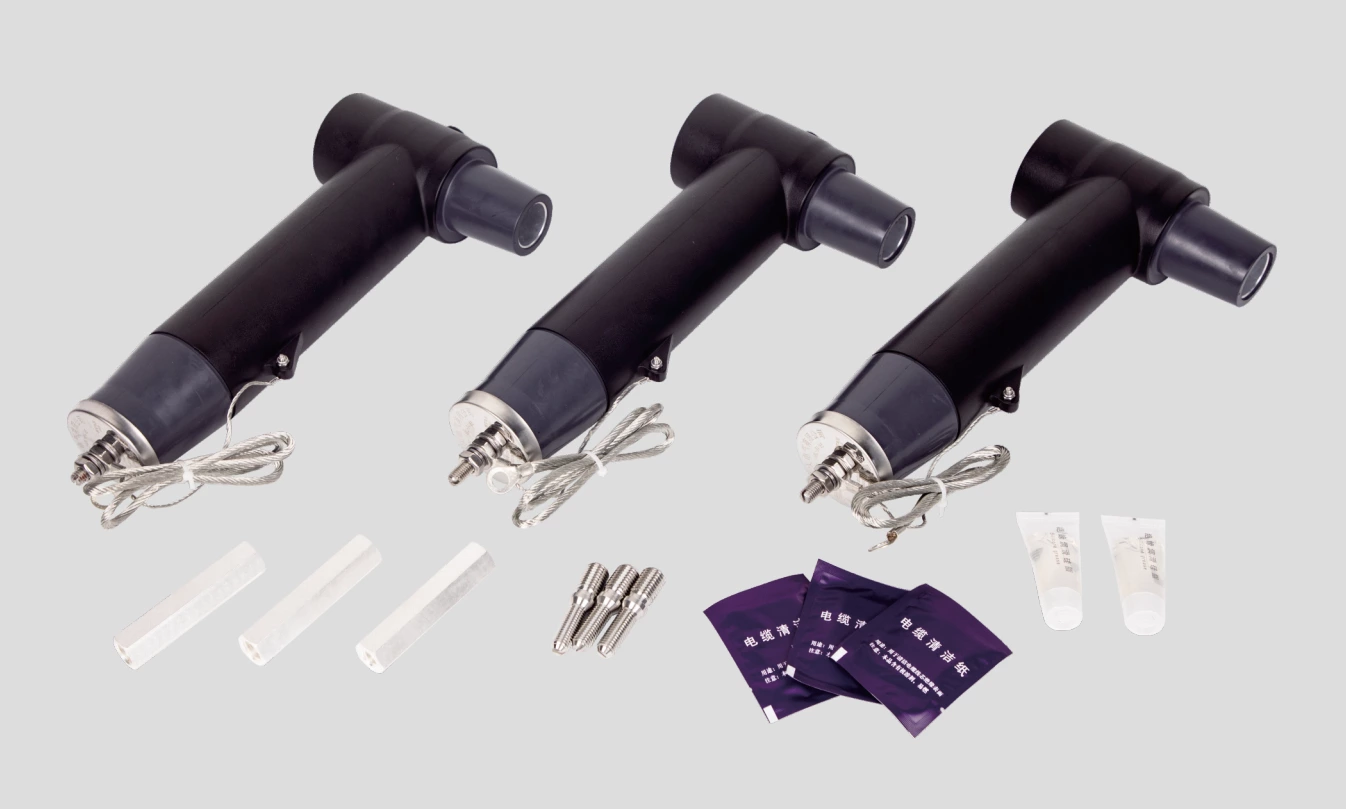

Illustration d'accessoires de produit
