Connecteur de câble enfichable avant 18/20 kV, 630 A
- Tension nominale:
- 18/20 kV
- Courant nominal:
- 630 A
- Tension de tenue en courant alternatif pendant 5 minutes:
- 81 kV
- Décharge partielle:
- 30 kV,Q≤10 pC
- Tension de tenue aux chocs (10 fois pour chaque polarité):
- 170 kV
- Résistance de l'écran:
- ≤5000 Ω
- Normes de référence:
- GB/T 12706.4、IEC 60502-4
Caractéristiques du produit
Le connecteur de câble enfichable avant 630 A se connecte directement aux traversées d'entrée et de sortie des appareillages de commutation et aux traversées des boîtes de dérivation de câbles, fournissant des circuits entièrement isolés et sûrs pour les appareillages de commutation et les boîtes de dérivation de câbles.
Lors du branchement frontal, le câble est boulonné au logement de la douille du tableau de distribution. L'extrémité arrière peut être scellée directement avec un isolateur ou prolongée pour se connecter à un parafoudre de connecteur arrière. Grâce à une technologie de post-injection avancée, la couche externe comporte une couche semi-conductrice faisant office de blindage, sans danger au toucher et garantissant la sécurité des personnes. La structure unique du cône de contrainte disperse efficacement les contraintes du champ électrique et élimine les problèmes de contraintes au point de coupure de la couche de blindage du câble. Ce câble offre une grande extensibilité, un démontage et un assemblage faciles, permet les connexions de type T, et est entièrement étanche, isolé, protégé, sans entretien, submersible et résistant à la pollution.
Le produit est conforme aux normes de conception des bagues de type C définies dans les normes EN50180 et EN50181.
Données techniques
| Tension nominale | 18/20 kV | ||
| Courant nominal | 630 A | ||
| Tension de tenue en courant alternatif pendant 5 min | 81 kV | ||
| Sortie partielle | 30 kV, Q ≤ 10 pC | ||
| Tension de tenue aux impulsions (10 fois pour chaque polarité) | 170 kV | ||
| Résistance de l'écran | ≤5000 Ω | ||
| Normes de référence : GB/T 12706.4, IEC 60502-4 | |||

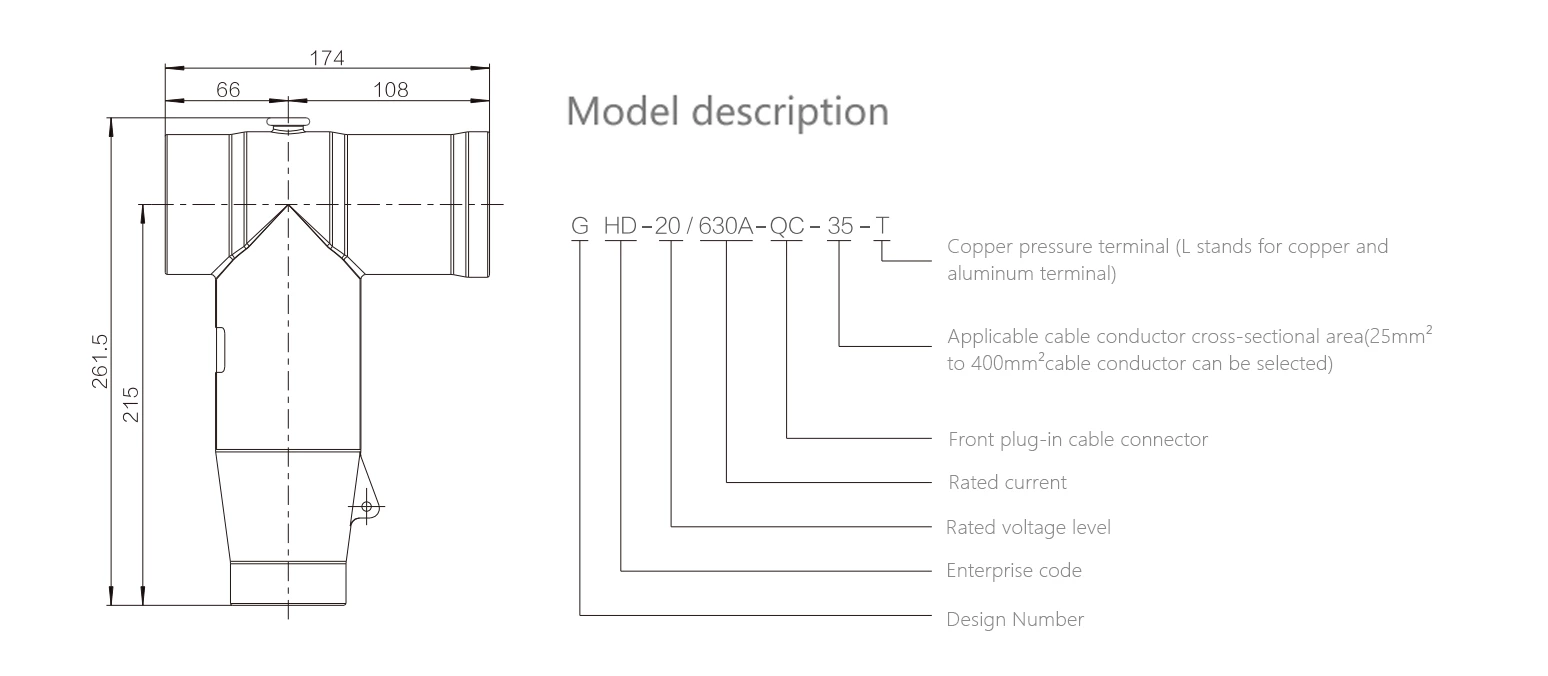

Sélection des modèles
| Modèle de produit | Section transversale nominale (mm²) | diamètre extérieur de l'isolant du câble de niveau de tension 18/20 kV (mm²) | ||
| GHD-24/630A-QC-35 | 35 | 24 | ||
| GHD-24/630A-QC-50 | 50 | 25.9 | ||
| GHD-24/630A-QC-70 | 70 | 27.4 | ||
| GHD-24/630A-QC-95 | 95 | 29.1 | ||
| GHD-24/630A-QC-120 | 120 | 30,5 | ||
| GHD-24/630A-QC-150 | 150 | 32.1 | ||
| GHD-24/630A-QC-185 | 185 | 33,6 | ||
| GHD-24/630A-QC-240 | 240 | 35,9 | ||
| GHD-24/630A-QC-300 | 300 | 38.1 | ||
| GHD-24/630A-QC-400 | 400 | 41.6 | ||

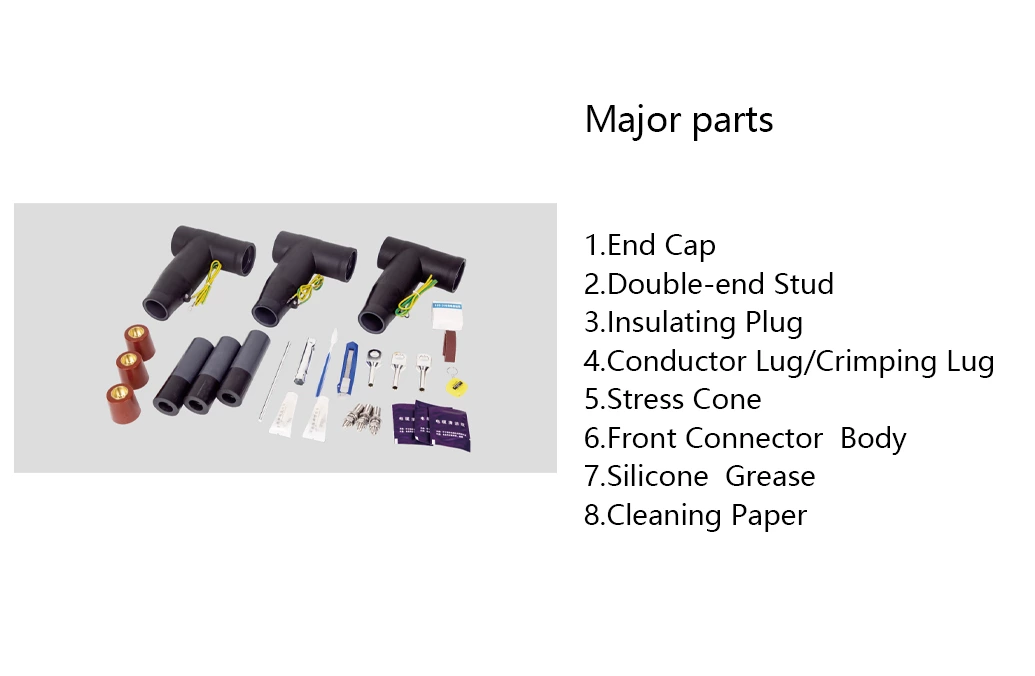

Illustration d'accessoires de produit
