Connecteur de câble enfichable arrière 26/35 kV, 630 A
- Tension nominale:
- 35 kV
- Courant nominal:
- 630 A
- Tension de tenue en courant alternatif pendant 5 minutes:
- 117 kV
- Décharge partielle:
- 45 kV,≤10 pC
- Tension de tenue aux chocs (10 fois pour chaque polarité):
- 200 kV
- Résistance de l'écran:
- ≤5000 Ω
- Normes de référence:
- GB/T 12706.4、IEC 60502-4
Caractéristiques du produit
Le connecteur de câble arrière 630 A s'utilise avec le connecteur de câble avant. Il permet la dérivation des circuits 630 A, mais ne peut être raccordé directement à des produits tels que des traversées isolantes. Son extrémité arrière peut être isolée ou prolongée pour connecter un autre connecteur de câble arrière et un parafoudre arrière.
Grâce à une technologie d'injection arrière avancée, la couche externe intègre un blindage semi-conducteur sans danger au toucher, garantissant ainsi la sécurité des utilisateurs. Sa structure unique en forme de cône de contrainte dissipe efficacement les contraintes du champ électrique, éliminant les problèmes de contrainte au niveau de la coupure du blindage. Ce produit offre une grande évolutivité, une installation et un retrait faciles, et permet les connexions de type T. Entièrement étanche, isolé et protégé, il ne nécessite aucun entretien, est submersible et résistant à la pollution.
Données techniques
| Tension nominale | 35 kV | ||
| Courant nominal | 630 A | ||
| Tension de tenue en courant alternatif pendant 5 min | 117 kV | ||
| Sortie partielle | 45 kV, ≤ 10 pC | ||
| Tension de tenue aux impulsions (10 fois pour chaque polarité) | 200 kV | ||
| Résistance de l'écran | ≤5000 Ω | ||
| Normes de référence : GB/T 12706.4, IEC 60502-4 | |||

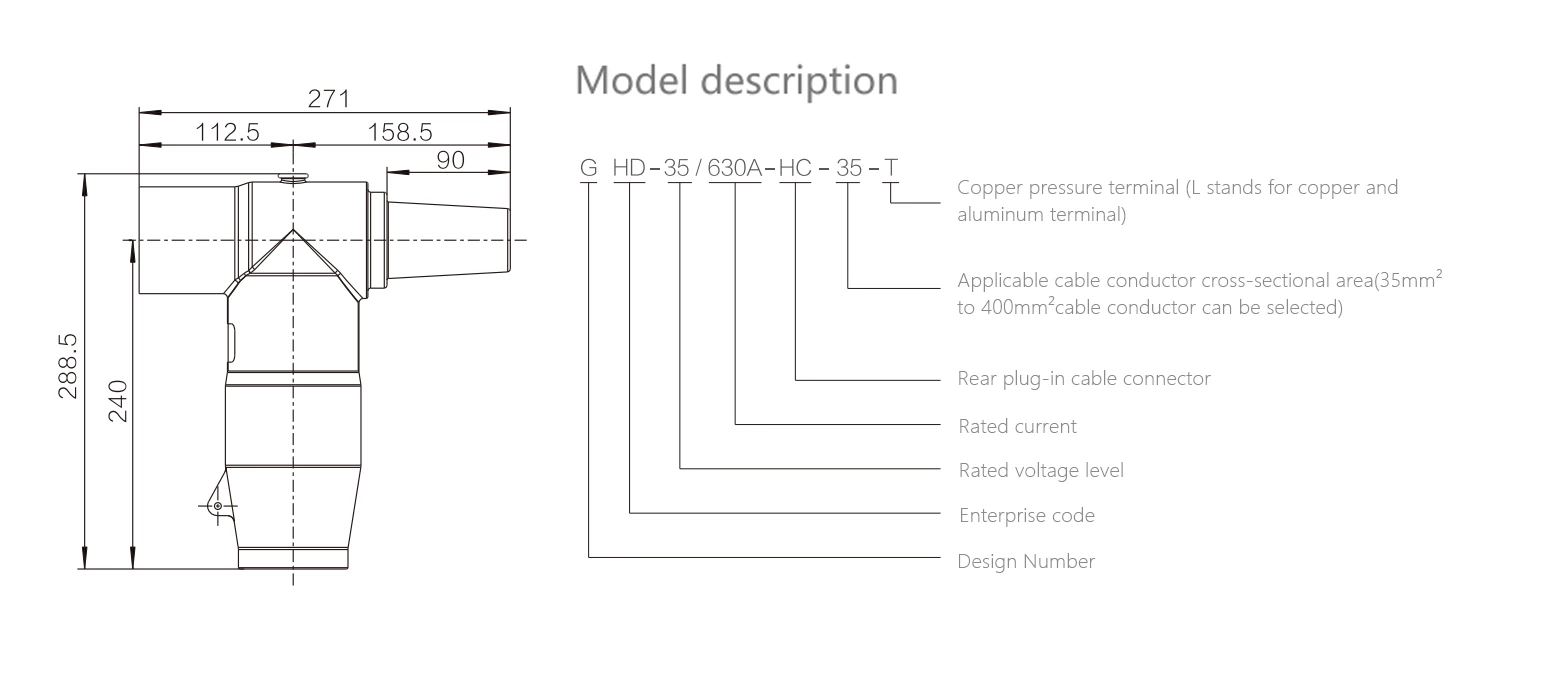

Sélection des modèles
| Modèle de produit | Section transversale nominale (mm²) | diamètre extérieur de l'isolant du câble de niveau de tension 26/35 kV (mm²) | ||
| GHD-35/630A-HC-35 | 35 | 29 | ||
| GHD-35/630A-HC-50 | 50 | 31 | ||
| GHD-35/630A-HC-70 | 70 | 32.6 | ||
| GHD-35/630A-HC-95 | 95 | 34.2 | ||
| GHD-35/630A-HC-120 | 120 | 35.6 | ||
| GHD-35/630A-HC-150 | 150 | 37.2 | ||
| GHD-35/630A-HC-185 | 185 | 38,7 | ||
| GHD-35/630A-HC-240 | 240 | 41.1 | ||
| GHD-35/630A-HC-300 | 300 | 43.2 | ||
| GHD-35/630A-HC-400 | 400 | 46.6 | ||
| GHD-35/630A-HC-500 | 500 | 49.2 | ||

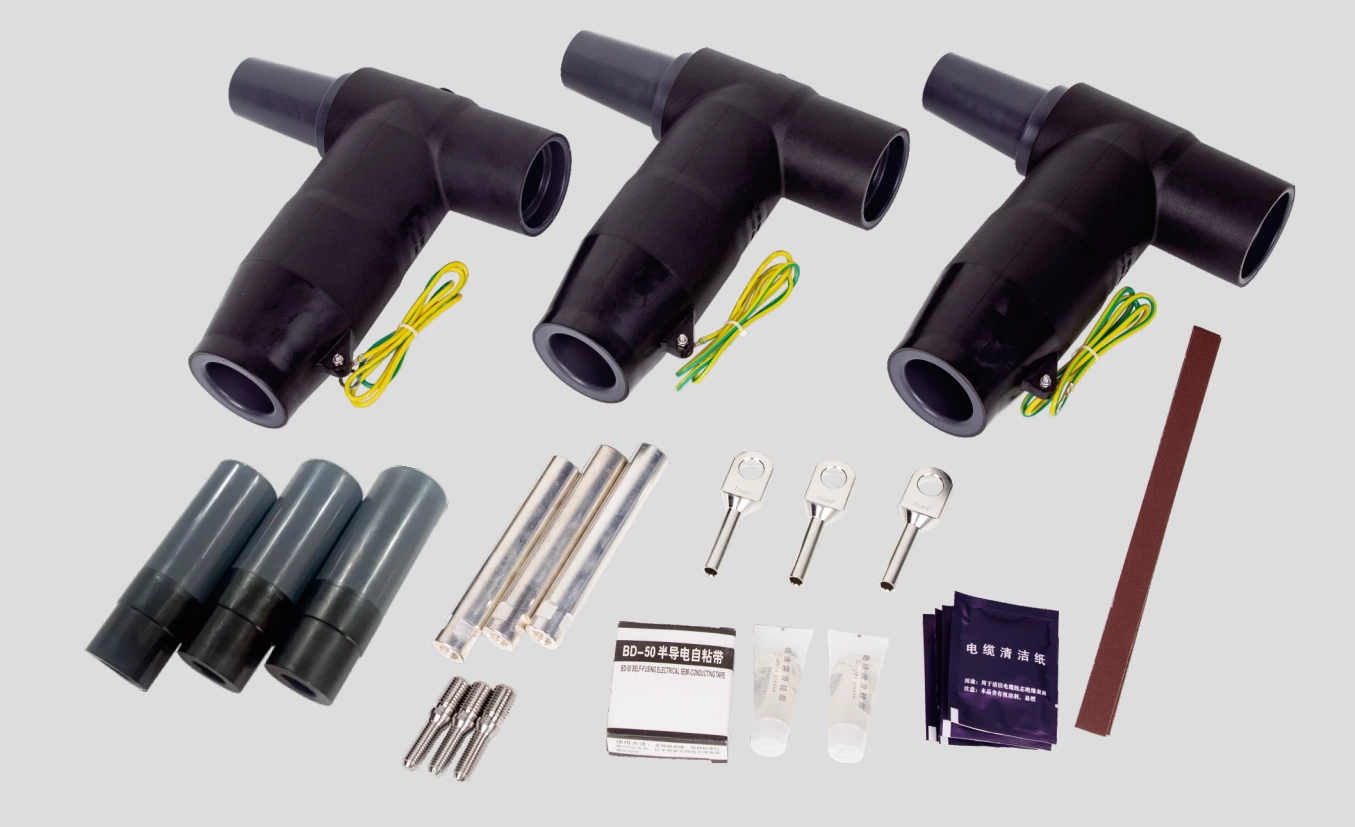

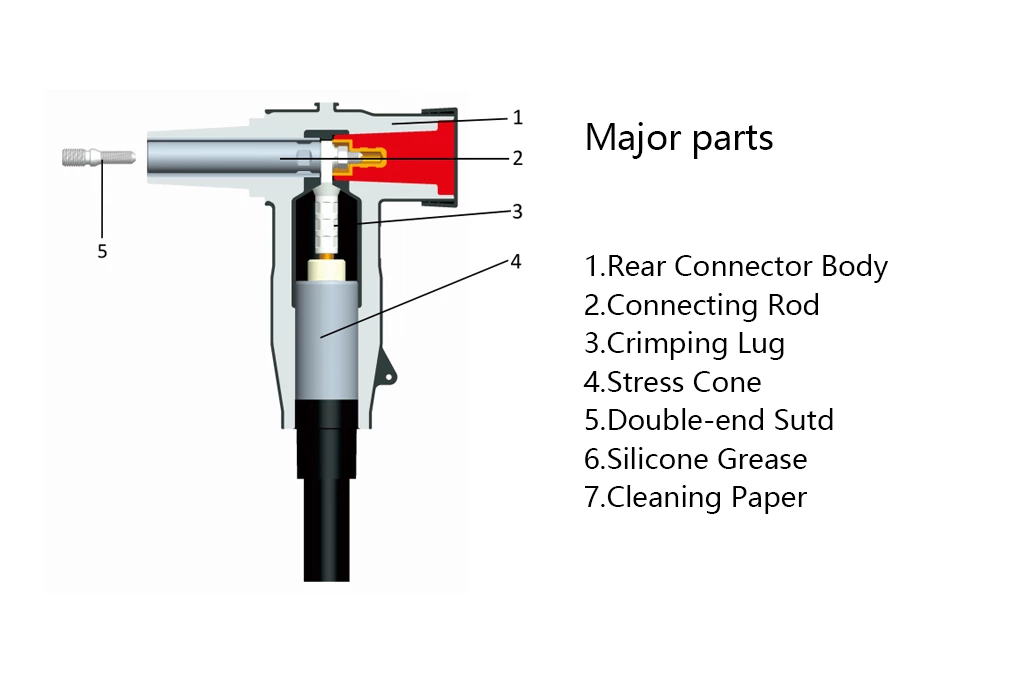

Illustration d'accessoires de produit
