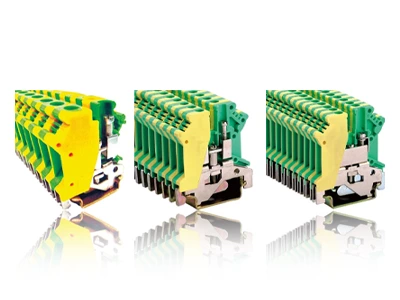

Pression de contact constante dans les borniers à insertion : principes d’ingénierie

Le bornier à insertion rapide a révolutionné la connectivité électrique en simplifiant l'installation et en garantissant une fiabilité à long terme. Pour les techniciens, la stabilité de la pression de contact, maintenue sans serrage manuel, est une préoccupation majeure. Cette stabilité repose sur des mécanismes à ressort sophistiqués conçus pour compenser la dilatation thermique et les vibrations.

Mécanismes du ressort de manivelle en acier inoxydable

L'élément central d'un bornier à insertion rapide est le ressort de tension des pattes, généralement fabriqué en acier inoxydable de haute qualité. Lorsqu'un conducteur pénètre dans l'orifice, il comprime le ressort, qui exerce alors une force de réaction calculée sur la barre de cuivre. Cette énergie mécanique assure la pression continue nécessaire à une connexion étanche aux gaz.

Composants essentiels de la génération de pression

1. Ressort à haute élasticité : Utilise de l'acier précontraint pour fournir une force de serrage immédiate lors de l'insertion.

2. Barre de courant en cuivre : sert de point de contact fixe, souvent étamée pour réduire la résistance.

3. Surface de contact inclinée : La géométrie interne garantit que les forces d'arrachement augmentent en réalité la force de serrage du ressort.

4. Compensation automatique : Le ressort ajuste naturellement sa position pour compenser le tassement du fil ou les variations de matériau dues à la température.

Pourquoi la force de contact reste-t-elle constante au fil du temps ?

Contrairement aux bornes à vis traditionnelles qui peuvent se desserrer sous l'effet du fluage ou des variations de température, les bornes à insertion rapide pour rail DIN utilisent la tension dynamique. Le matériau du ressort présente une limite de fatigue élevée, lui permettant de maintenir la même force (en newtons) pendant des décennies. Ceci élimine le besoin d'entretien périodique ou de resserrage en milieu industriel.

Impact de la science des matériaux sur la connectivité

La fiabilité d'un bornier à insertion rapide repose sur l'interaction entre différents alliages. La séparation des fonctions électrique et mécanique est essentielle. Le cuivre supporte le courant, tandis que le ressort en acier supporte la pression. Ceci empêche la déformation du cuivre d'affaiblir la connexion au fil du temps.

1. Insertion initiale : La force nécessaire pour pousser le fil est minimisée grâce à des angles d'entrée optimisés.

2. Tension permanente : Une fois en place, le ressort bloque le conducteur contre la barre omnibus.

3. Protection environnementale : La haute pression crée un joint microscopique, empêchant l'oxydation au point de contact.

4. Compatibilité universelle : Ces unités prennent en charge les fils rigides, souples et à embouts de différentes sections.
