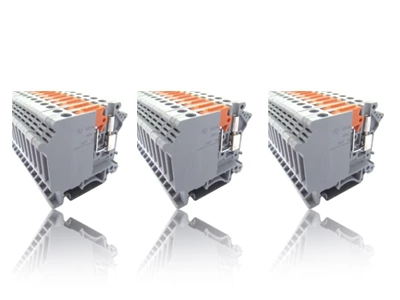

Mécanisme à ressort haute performance dans les borniers à insertion
L'intégrité structurelle des connexions électriques repose en grande partie sur le mécanisme de pression interne. Les borniers à insertion modernes utilisent une technologie de ressort avancée pour garantir une stabilité à long terme. L'analyse de leur architecture interne permet aux ingénieurs de mieux comprendre comment ces composants maintiennent une force de contact constante sans intervention manuelle ni resserrage périodique.
Ingénierie de connexion efficace
Un bornier à insertion rapide élimine le besoin d'outils spécifiques lors de l'installation. Son composant principal est un ressort en acier inoxydable de haute qualité qui se comprime lorsqu'un conducteur rigide ou à embout est inséré. Cette conception assure une connexion étanche aux gaz et fiable, résistante aux vibrations et à la dilatation thermique, causes fréquentes de défaillance des systèmes à vis traditionnels.
Performance des ressorts internes et science des matériaux
Les performances des bornes à enclenchement rapide pour rail DIN dépendent du module d'élasticité du ressort interne. Des alliages haute performance sont sélectionnés pour garantir une force de serrage maximale tout en occupant un minimum d'espace.
-
Ressorts en acier inoxydable : Offrent une résistance élevée à la corrosion et une tension constante pendant des décennies.
-
Rails de contact en cuivre : assurent une conductivité électrique optimale avec une faible résistance de transition.
-
Boîtier isolant : Le polyamide 6.6 haute résistance empêche les fuites de courant et résiste aux chocs.
Conception de précision pour les environnements techniques
L'intégration d'un bornier à connexion rapide dans un panneau de commande industriel offre un gain de place immédiat. Les points d'entrée verticaux ou inclinés permettent une densité de câblage accrue. Chaque borne est testée pour résister à des forces d'arrachement supérieures aux normes de sécurité, garantissant ainsi le maintien des câbles même dans les machines soumises à de fortes vibrations.
Avantages fonctionnels de l'architecture des terminaux modernes
Les mécanismes internes d'un bornier à insertion offrent des avantages distincts pour les déploiements électriques à grande échelle :
-
Rapidité d'assemblage : Réduit le temps de câblage jusqu'à 50 % par rapport aux solutions à vis.
-
Sans entretien : la pression constante du ressort compense le tassement du fil ou les fluctuations de température.
-
Sécurité visuelle : La plupart des modèles comportent une couleur d’actionneur distincte pour séparer l’entrée du fil du mécanisme de déverrouillage.
Normes de sécurité et de fiabilité
La fiabilité des circuits complexes commence au niveau du point de connexion. L'utilisation de borniers à insertion rapide garantit que chaque fil est soumis à une force de serrage identique, éliminant ainsi le risque d'erreur humaine lié à des variations de couple. Cette constance est essentielle pour préserver la durée de vie électrique du système et prévenir les surchauffes localisées dans les tableaux de distribution.
