JHD1-1.5 - Bornier traversant
- Taper:
- bornier traversant
- Tension nominale:
- 500 V
- Courant nominal:
- 17.5 A
- Nombre de connexions:
- 2
- Méthode de connexion:
- Connexion par enclenchement
- Section nominale:
- 1.5 mm²
- Type de montage:
- DIN Rail (EN 60715)
- Rail compatible:
- NS 35/7,5, NS 35/15
- Coupe transversale:
- 0.14 mm² - 1.5 mm²
- Couleur:
- gris
| Schéma de câblage |  |
||
| Épaisseur / Largeur / Hauteur (mm) |
3,5 × 30,8 × 45,4
|
||
| Paramètres techniques | |||
| Données notées | Tension (V) |
500
|
|
| Courant (A) | 17,5 | ||
| Section transversale (mm²) | 1.5 | ||
| Gamme de sertissage | Fil rigide (mm²) |
0,14-1,5
|
|
| Fil flexible (mm²) |
0,14-1,5
|
||
| Matériau isolant | Pennsylvanie | ||
| Classement ignifuge UL-94 | V0 | ||
| Longueur de dénudage (mm) |
10
|
||
| Installer les rails de guidage |
TH35-7.5/TH35-15
|
||
| modèle | |||
| Plaque de séparation |
1,5G
|
 |
|
| Pont enfichable | 2P |
FBS 2-3,5
|
 |
| 3P | FBS 3-3,5 | ||
| 4P | FBS 4-3,5 | ||
| 5P | FBS 5-3,5 | ||
| 10P | FBS 10-3,5 | ||
| Bande de marquage | vide |
ZB3.5
|
 |
| Impression horizontale |
ZB3.5
|
 |
|
| Impression verticale |
ZB3.5
|
 |
|

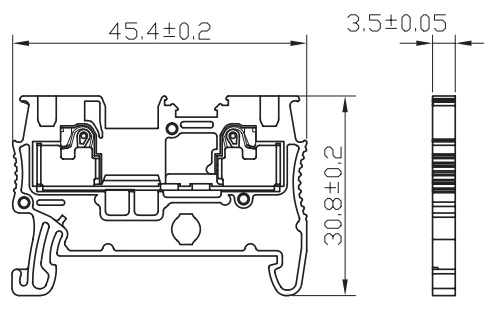

| Dimensions |  |
||
