JHD5-10 - Bornier traversant
- Taper:
- bornier traversant
- Tension nominale:
- 800 V
- Courant nominal:
- 57 A
- Nombre de connexions:
- 2
- Méthode de connexion:
- Raccord à vis
- Section nominale:
- 10 mm²
- Coupe transversale:
- 0.5 mm² - 16 mm²
- Couleur:
- gris
| Modèle | Fonction | Section transversale du fil IEC | Câble UL | Épaisseur | Courant maximal | Nombre de colis | Épaisseur/Hauteur (  )/Largeur mm |
Tension nominale / courant nominal / section nominale |
| JHD5-10 |  |
10 mm² 6 mm² 10 mm² |
6 AWG 10 AWG 6 AWG | 10,2 mm | 57 A | 60 | 10,2/47/42,5 | 800 V/57 A/10 mm² |
Spécifications :
| Couvercle d'extrémité | D2.5-10 |
| Connexion croisée 10 pôles, séparable | ZL2-10 ZL3-10 ZL10-10 |
| Pont d'insertion 10-Polo, séparable | BLS2-10 BLS3-10 BLS10-10 |
| Plaque de séparation | FP |
| Petite cloison | CP |
| Étiquettes de marquage | ZB10 |
| Couple de serrage (Nm) | M4/1.2 |
| Matériel | Pennsylvanie |
| Classement ignifuge UL-94 | V0 |

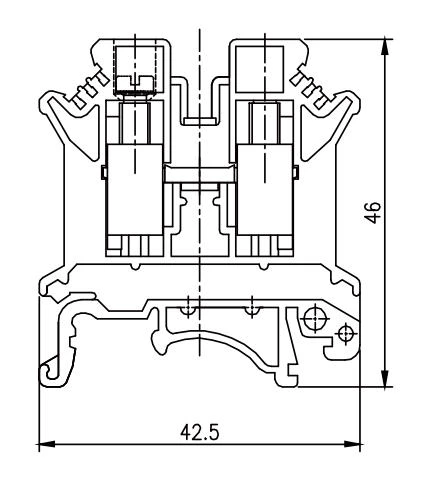

| Dimensions |  |
Avec des pieds de montage universels pour montage sur rail DIN standard à profil haut (profil Ω) et à profil G.
