JHD1-10JD - Borne de conducteur de protection
- Taper:
- bornier de protection pour conducteur
- Nombre de connexions:
- 2
- Méthode de connexion:
- Connexion par enclenchement
- Section nominale:
- 10 mm²
- Type de montage:
- DIN Rail (EN 60715)
- Rail compatible:
- NS 35/7,5, NS 35/15
- Coupe transversale:
- 0.5 mm² - 16 mm²
- Couleur:
- vert-jaune
| Schéma de câblage |  |
||
| Épaisseur / Largeur / Hauteur (mm) | 10,2×68×50 | ||
| Paramètres techniques | |||
| Données notées | Tension (V) | ||
| Courant (A) | |||
| Section transversale (mm²) | 10 | ||
| Gamme de sertissage | Fil rigide (mm²) | 1,5-16 | |
| Fil flexible (mm²) | 1,5-16 | ||
| Matériau isolant | Pennsylvanie | ||
| Classement ignifuge UL-94 | V0 | ||
| Longueur de dénudage (mm) | 18 | ||
| Installer les rails de guidage | TH35-7.5/TH35-15 | ||
| modèle | |||
| Plaque de séparation | 10G |  |
|
| Connecteur enfichable | |||
| Bande de marquage | vide | ZB10 |  |
| Impression horizontale | ZB10 |  |
|
| Impression verticale | ZB10 |  |
|

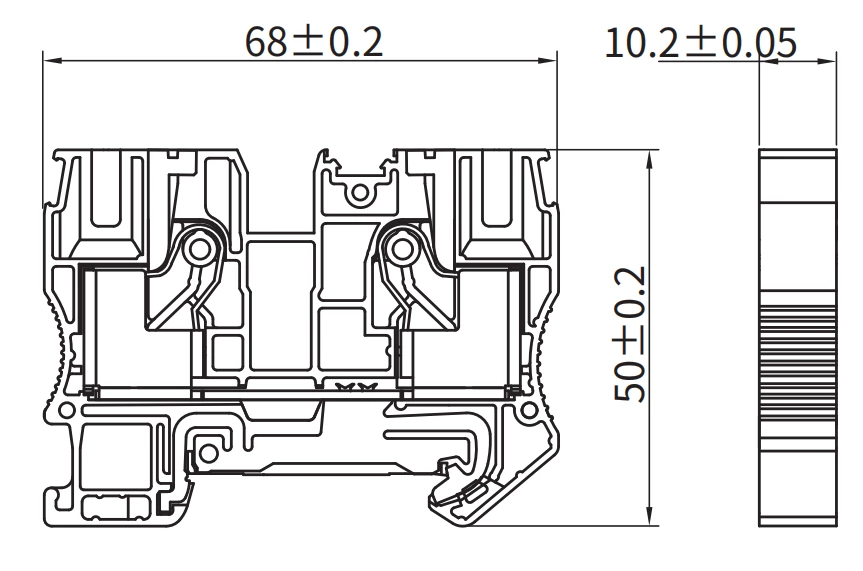

| Dimensions |  |
||
