Connecteur de barre omnibus à expansion supérieure de type pince 8,7/15 kV, 12/20 kV Applications du produit
- Tension nominale:
- 15 kV,20 kV
- Courant nominal:
- 630/1250 A
- Tension de tenue en courant alternatif pendant 5 minutes:
- 42 kV,65 kV
- Décharge partielle:
- 15 kV,Q≤10 pC 20 kV,Q≤10 pC
- Tension de tenue aux chocs (10 fois pour chaque polarité):
- 95 kV,125 kV
- Résistance de l'écran:
- ≤5000 Ω
- Normes de référence:
- IEE-386、GB/T 12706.4、IEC 60502-4
 |
 |
 |

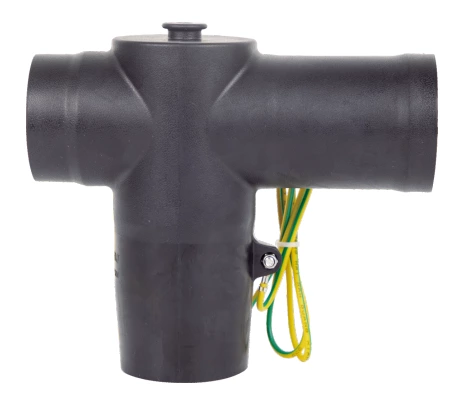

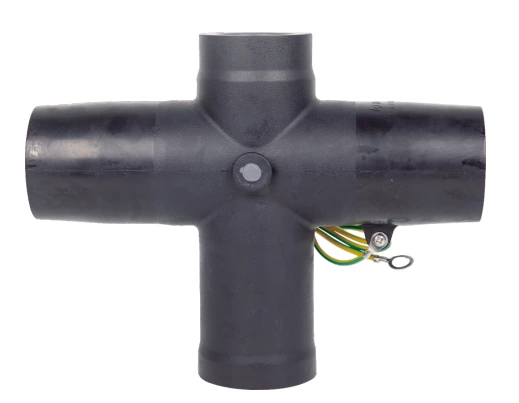

| Connecteur en T GHD-15/630A-DJT | Connecteur croisé GHD-15/630A-SJT | Bus GHD-15MX-630 |
Caractéristiques du produit
●Permet les connexions entre plusieurs appareillages de commutation
armoires en les connectant aux traversées de l'appareillage de commutation.
●Tension du système : 8,7/15 kV, 12/20 kV
●Courant nominal continu : 630 A/1250 A.
Caractéristiques
● Assure des connexions séparables entièrement isolées et étanches lorsqu'il est utilisé avec des traversées de type C. Conception unipolaire enfichable.
● Les barres omnibus sont constituées de tiges (tubes) rondes en cuivre recouvertes d'une isolation en caoutchouc de silicone composite.
●Les barres omnibus blindées n'ont pas d'exigences minimales de distance entre phases et ne sont pas affectées par la pollution ou la condensation.
Données techniques
| Tension nominale | 15 kV | 20 kV |
| Courant nominal | 630/1250 A | 630/1250 A |
| Tension de tenue en courant alternatif (5 min) | 42 kV | 65 kV |
| Sortie partielle | 15 kV, Q ≤ 10 pC | 20 kV, Q ≤ 10 pC |
| Tension de tenue aux impulsions (polarité ±, 10 impulsions chacune) | 95 kV | 125 kV |
| Résistance de l'écran | ≤5000 Ω | ≤5000 Ω |
| Normes de référence : IEE-386, GB/T 12706.4, IEC 60502-4 | ||
Informations de commande

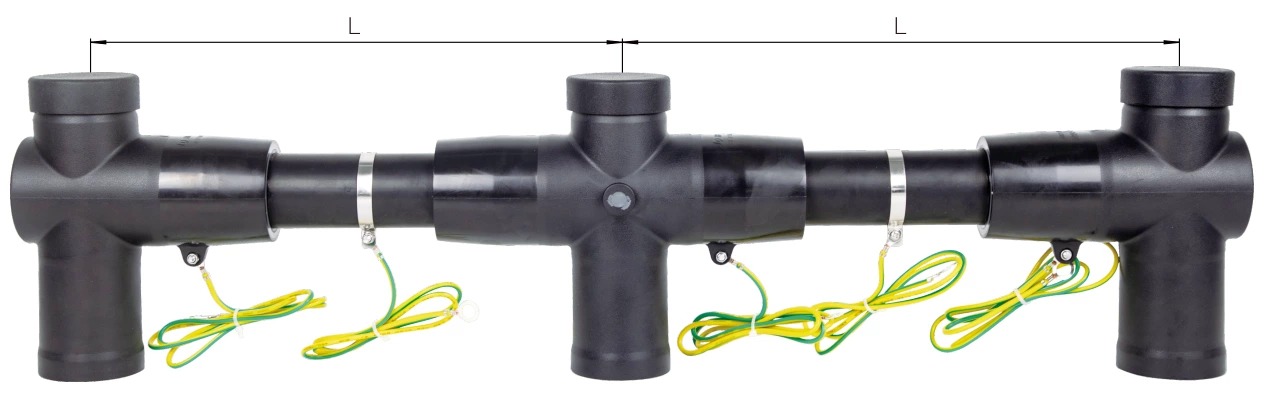

● La longueur de traitement des barres omnibus L est calculée en fonction de l'entraxe des traversées des appareils de commutation. Ce paramètre doit être fourni lors de la commande. Si la longueur est celle de la barre omnibus elle-même, veuillez le préciser.

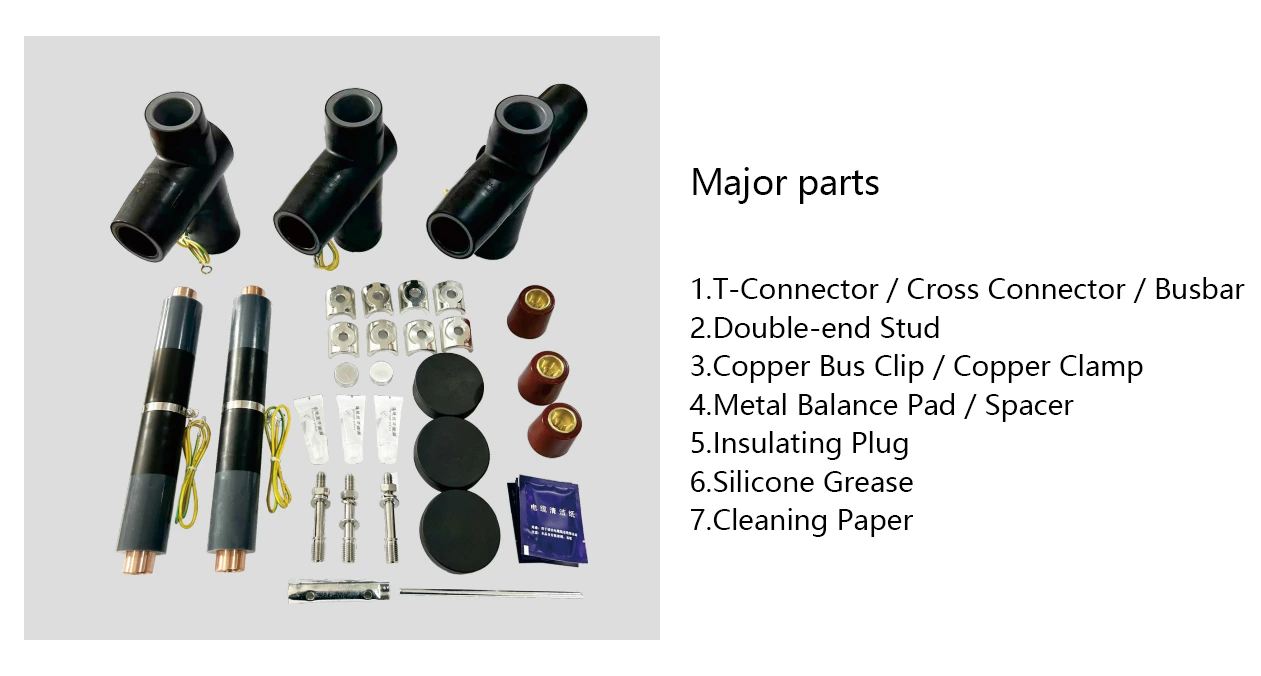

Illustration d'accessoires de produit
Informations de commande
| raccordement de l'armoire de commutation | Connecteur en T | Connecteur en croix | Bus (Longueur calculée en fonction de la distance entre les centres) |
| Deux armoires connectées | Ensemble de 2 | -- | 1 ensemble |
| Trois armoires connectées | Ensemble de 2 | 1 ensemble | Ensemble de 2 |
| Quatre armoires connectées | Ensemble de 2 | Ensemble de 2 | Ensemble de 3 |
| Cinq armoires connectées | Ensemble de 2 | Ensemble de 3 | Ensemble de 4 |
| N armoires connectées | Ensemble de 2 | Ensemble N-2 | Ensemble N-1 |
