Connecteur de barre omnibus à expansion supérieure de type pince 26/35 kV
- Tension nominale:
- 35 kV
- Courant nominal:
- 630/1250 A
- Tension de tenue en courant alternatif pendant 5 minutes:
- 117 kV
- Décharge partielle:
- 45 kV,Q≤10 pC
- Tension de tenue aux chocs (10 fois pour chaque polarité):
- 200 kV
- Résistance de l'écran:
- ≤5000 Ω
- Normes de référence:
- GB/T 12706.4、IEC 60502-4
 |
 |
 |

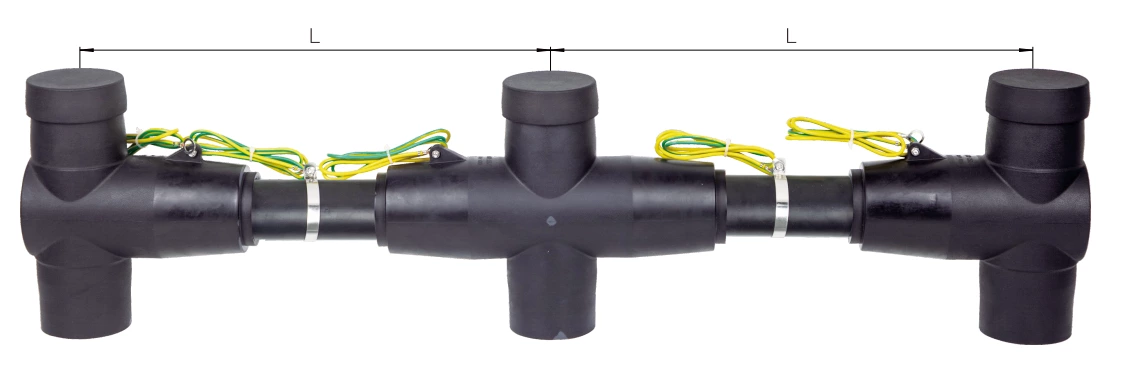

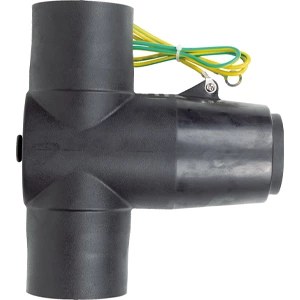

| Connecteur en T GHD-35/630A-DJT | Connecteur croisé GHD-35/630A-SJT | Bus GHD-35MX-630 |
Caractéristiques du produit
● Permet l'interconnexion entre plusieurs unités de commutation grâce à la connexion avec des traversées de commutation.
● Tension du système : 26/35 kV
● Courant nominal continu : 630 A/1250 A.
Caractéristiques
●Combiné avec des traversées de type C, il offre une connexion séparable entièrement isolée et étanche. Conception unipolaire enfichable.
●La barre omnibus est constituée d'une tige ou d'un tube de cuivre rond, avec une couche d'isolation en caoutchouc de silicone composite sur la surface.
●La barre omnibus blindée ne présente aucune exigence de distance minimale entre phases et n'est pas affectée par la pollution et la condensation.
Données techniques
| Tension nominale | 35 kV |
| Courant nominal | 630/1250 A |
| Tension de tenue en courant alternatif pendant 5 min | 117 kV |
| Sortie partielle | 45 kV, Q ≤ 10 pC |
| Tension de tenue aux impulsions (10 fois pour chaque polarité) | 200 kV |
| Résistance de l'écran | ≤5000 Ω |
| Normes de référence : GB/T 12706.4, IEC 60502-4 | |
Informations de commande
● La longueur de traitement des barres omnibus L est calculée en fonction de l'entraxe des traversées des appareils de commutation. Ce paramètre doit être fourni lors de la commande. Si la longueur est celle de la barre omnibus elle-même, veuillez le préciser.

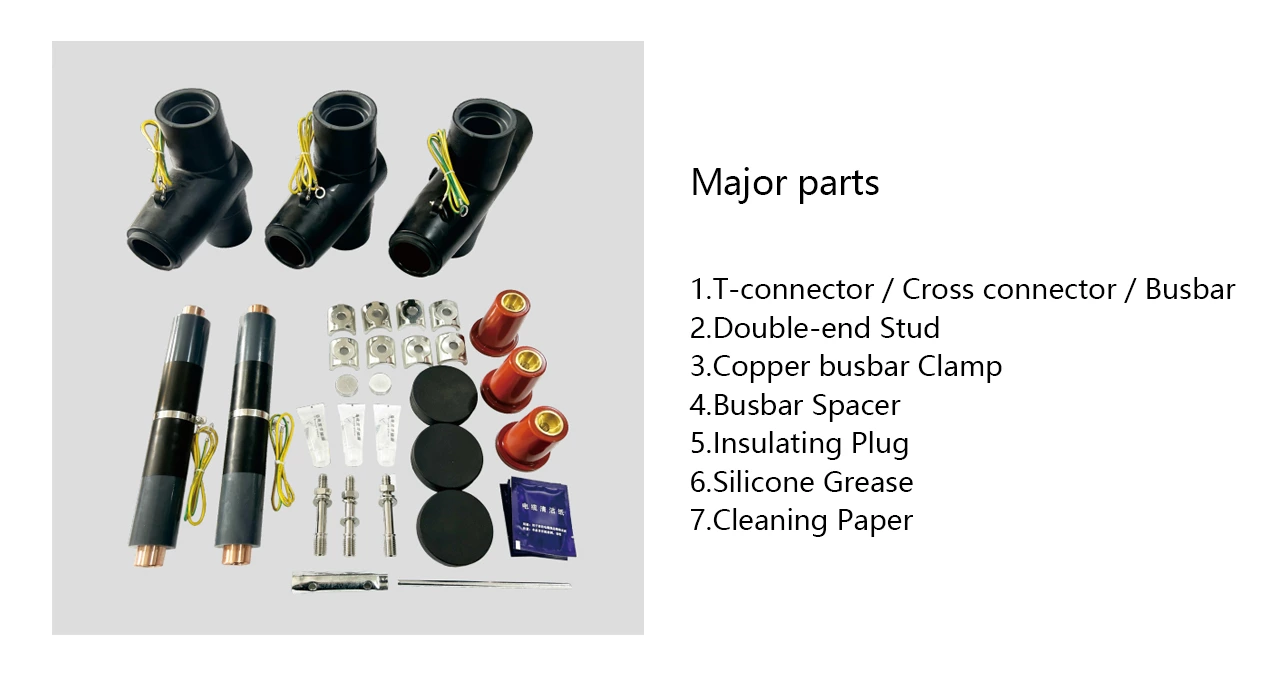

Illustration d'accessoires de produit
Informations de commande
| raccordement de l'armoire de commutation | Connecteur en T | Connecteur en croix | Bus (Longueur calculée en fonction de la distance entre les centres) |
| Deux armoires connectées | Ensemble de 2 | -- | 1 ensemble |
| Trois armoires connectées | Ensemble de 2 | 1 ensemble | Ensemble de 2 |
| Quatre armoires connectées | Ensemble de 2 | Ensemble de 2 | Ensemble de 3 |
| Cinq armoires connectées | Ensemble de 2 | Ensemble de 3 | Ensemble de 4 |
| N armoires connectées | Ensemble de 2 | Ensemble N-2 | Ensemble N-1 |
