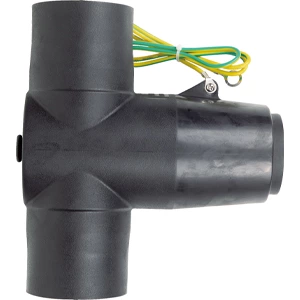

Connecteur de barre omnibus à expansion latérale
- Tension nominale:
- 15 kV,24 kV
- Courant nominal:
- 630 A
- Tension de tenue en courant alternatif pendant 5 minutes:
- 45 kV,65 kV
- Décharge partielle:
- 15 kV,Q≤10 pC 24 kV,Q≤10 pC
- Tension de tenue aux chocs (10 fois pour chaque polarité):
- 95 kV,125 kV
- Résistance de l'écran:
- ≤5000 Ω
- Normes de référence:
- GB/T8349,GB/T11022
- Élévation de la température:
- ≤65 K
Caractéristiques du produit
●Permet les connexions électriques entre plusieurs armoires de commutation en se connectant à des isolateurs coniques à l'intérieur de l'appareillage.
●Tension du système : 8,7/15 kV, 12/20 kV
● Courant nominal continu : 630 A/1250 A

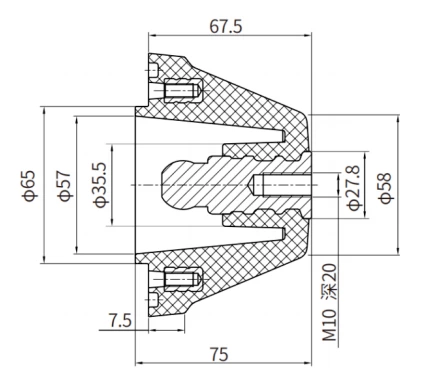

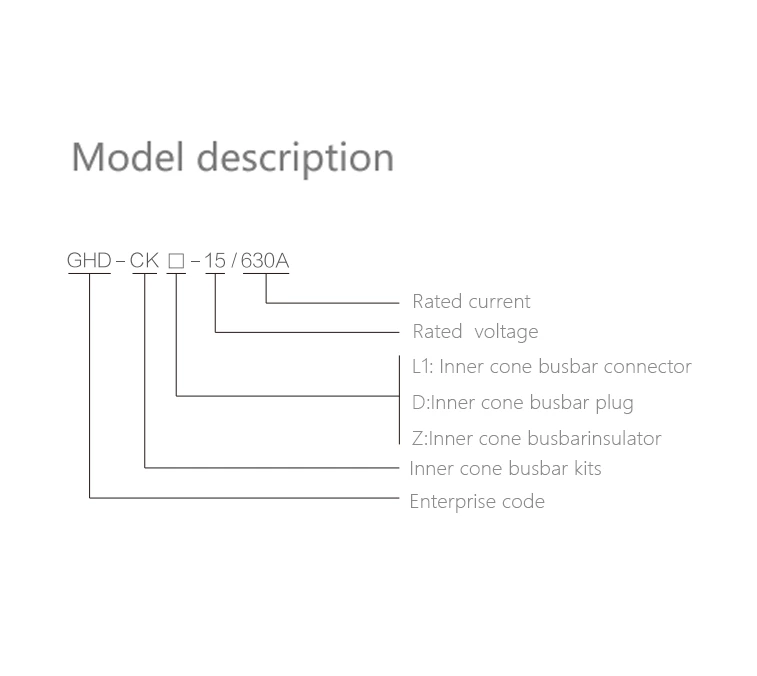

Dimensions du boîtier
 |
 |
 |
| isolateur de barre omnibus à cône intérieur | Connecteur de barre omnibus à cône intérieur | Fiche de barre omnibus à cône intérieur |
Données techniques
| Tension nominale | 15 kV | 24 kV | |
| Courant nominal | 630 A | 630 A | |
| Tension de tenue en courant alternatif (5 min) | 45 kV | 65 kV | |
| Sortie partielle | 15 kV, Q ≤ 10 pC | 24 kV, Q ≤ 10 pC | |
| Tension de tenue aux impulsions (polarité ±, 10 impulsions chacune) | 95 kV | 125 kV | |
| Résistance de l'écran | ≤5000 Ω | ≤5000 Ω | |
| hausse des températures | ≤65 K | ≤65 K | |
| Normes de référence : GB/T8349, GB/T11022 | |||
Parties principales
| 1. Connecteur d'extension latérale | 2. Graisse silicone | 3. Papier de nettoyage |
